제목 블록에 이미지 삽입
Fusion에서 제목 블록에 이미지를 삽입하는 방법을 알아봅니다.
도면 작업공간에서 제목 블록을 선택하고 마우스 오른쪽 버튼을 클릭한 다음, 제목 블록 편집을 선택하여 제목 블록 상황별 환경을 시작합니다.
주: 새 제목 블록이 먼저 표시되는 경우, 제목 블록을 수정할 수 있으려면 먼저 새 제목 블록을 작성해야 합니다.
템플릿
여러 도면에서 제목 블록, 경계, 문서 설정 또는 시트 설정을 재사용하려는 경우 도면 템플릿 작성을 사용하여 시간을 절약하고 일관된 표준을 적용할 수 있습니다. 또한 템플릿을 사용하여 새 도면을 작성할 때 참조된 설계에서 도면 뷰 및 부품 리스트를 자동으로 생성하는 자리 표시자 뷰와 자리 표시자 테이블을 작성할 수도 있습니다.

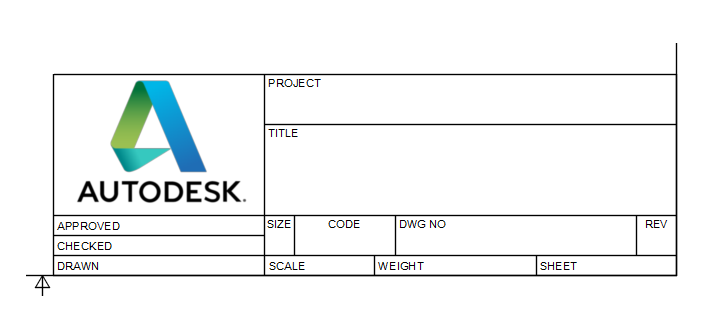

제목 블록에 이미지 삽입
도구막대에서 삽입 > 이미지
를 선택합니다.삽입 대화상자에서 이미지를 선택합니다.
삽입을 클릭합니다.
이미지 대화상자가 표시됩니다.
캔버스를 클릭하여 이미지의 왼쪽 아래 구석을 배치합니다.
주: 이미지는 먼저 기본 제목 블록의 이미지 상자 내에 맞게 축척됩니다.
이미지 대화상자에서 이미지 거리, 회전 각도, 축척 설정을 조정합니다.
확인을 클릭합니다.
