Fusion의 제너레이티브 디자인을 사용하여 형상, 성능 및 비용 요구 사항을 충족하는 여러 디자인을 작성할 수 있습니다. 디자인을 탐색하여 제조에 가장 적합한 디자인을 선택할 수 있습니다.

제너레이티브 디자인이란?

제너레이티브 디자인은 형상, 제조 가능성 및 성능 구속조건이 있는 부품을 디자인하는 새로운 방법을 찾을 수 있도록 도와주는 다중 목표 디자인 탐색 도구입니다. 초기 입력을 지정하면 단일 클라우드 해석을 사용하여 편집 가능한 여러 디자인 솔루션이 자동으로 제공됩니다. 제너레이티브 디자인을 통해 사람의 상상력을 넘어서는 디자인을 수행하고 다른 경우라면 고려할 수 없을 정도로 바로 제작에 들어갈 수 있는 솔루션을 개발할 수 있습니다.

이 짧은 비디오를 시청하면 Fusion의 제너레이티브 디자인을 사용하여 성취할 수 있는 작업에 대해 알아볼 수 있습니다.

제너레이티브 디자인 작업공간 액세스

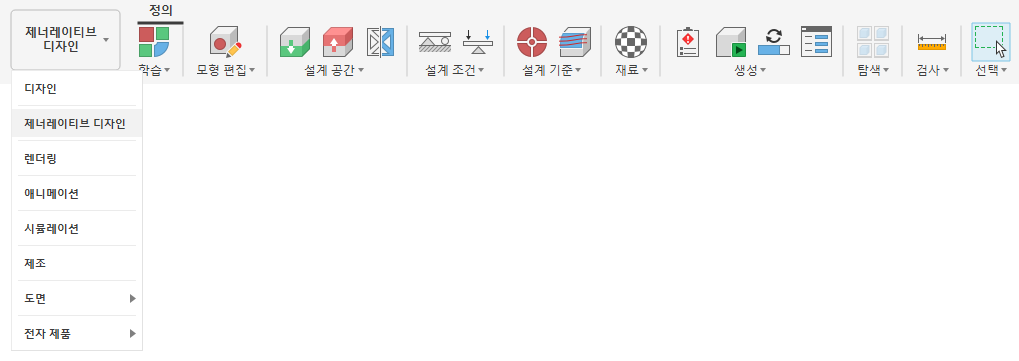

제너레이티브 디자인을 사용하려면 작업공간 메뉴 리스트에서 액세스할 수 있는 제너레이티브 디자인 작업공간에서 작업해야 합니다.

제너레이티브 디자인에 액세스하려면 다음 권한 중 하나가 있어야 합니다.

• Fusion에 대한 상업용 서브스크립션.
• Fusion의 활성 체험판
• Fusion의 현재 스타트업 라이센스.
• Fusion의 유효한 교육용 라이센스.

제너레이티브 디자인 작업을 수행하려면 다음 방법 중 하나를 사용할 수 있습니다.

• Fusion Simulation Extension을 사용하여 무제한으로 수많은 학습을 생성합니다.

• 학습을 생성할 때마다 토큰을 사용합니다(Fusion Simulation Extension 또는 14일 연장 체험판 제외).

제너레이티브 디자인 작업공간이 보이지 않는 경우 다음 짧은 비디오를 시청하십시오.

주: 이전에 Generative Design Extension에서 제공되었던 기능을 이제 Fusion Simulation Extension의 일부로 사용할 수 있습니다.

제너레이티브 디자인 워크플로우

제너레이티브 디자인 작업공간에서 도구를 사용하여 제너레이티브 디자인 부품을 작성하는 여러 단계를 수행합니다. 이러한 단계는 다음과 같습니다.

1. 제너레이티브 학습 요구사항에 맞게 변경하려면 모형을 편집합니다.
2. 디자인 공간, 조건 및 기준을 지정하여 학습을 설정합니다.
3. 결과를 생성 및 탐구하여 요구 사항을 가장 잘 충족하는 제조 가능한 즉시 사용 가능한 솔루션을 식별합니다.

Fusion에서 제너레이티브 디자인으로 결과를 생성하는 일반적인 워크플로우의 예

제너레이티브 디자인 작업공간과 해당 기본 도구 및 기본 워크플로우에 익숙해지려면 튜토리얼: GE 브래킷 빠른 시작을 참고하십시오.

주: Fusion 참가자 프로그램의 구성원에게 제공되는 새 유체 경로 학습을 사용해 보십시오.

제너레이티브 디자인의 주요 이점을 보여 주는 예

제너레이티브 디자인에는 디자인 및 제조 프로세스를 개선하는 데 도움이 되는 다양한 응용프로그램이 있습니다. 다음은 Fusion 고객이 제너레이티브 디자인을 사용하여 프로세스를 개선하는 방법에 대한 몇 가지 예입니다.

예	이점
	제조 가능한 결과 제너레이티브 디자인을 사용하여 여러 제조 방법을 평가하고 솔루션을 찾아 제품 내구성을 개선 및 최적화하고 취약한 영역을 제거합니다. MJK Performance는 제너레이티브 디자인을 사용하여 드래그 자전거에 대한 삼중 클램프 세트를 작성했습니다. 그 결과, 2.5축 밀링에 더욱 가볍고 튼튼할 뿐만 아니라 적절히 스타일리쉬하고 완전히 깎아 낼 수 있게 디자인이 완성되었습니다. 자세히 알아보기.
	빠른 프로토타이핑 성능 표준을 유지하고 디자인 목표를 충족하며 엔지니어링 제약 조건을 준수하면서 질량 및 재질 사용을 최소화하는 솔루션을 신속하게 식별할 수 있습니다. VOLVE는 AI 기반 디자인과 Fusion의 비행 시뮬레이션 및 제너레이티브 디자인 도구를 결합하여 경량의 고강도 레이싱 드론 프레임의 디자인을 자동화했습니다. 자세히 알아보기.
	경량화 제너레이티브 디자인을 이용해 자재 사용량을 줄여 생산 폐기물을 줄이는 등 경량화와 지속가능성 목표를 달성하십시오. 또한 다양한 유형의 재질을 사용할 경우의 영향을 살펴볼 수 있습니다. Briggs Automotive Company는 제너레이티브 디자인을 사용하여 세계에서 가장 가벼운 휠 중 하나를 제작했습니다. 무게 2.2kg(4,8lb)에 불과한 BAC는 이전 버전보다 35% 더 가벼운 휠을 제작했으며, 전통적으로 CNC 밀로 제작할 수 있었습니다. 자세히 알아보기.
	비용 절감 여러 구성요소를 솔리드 부품으로 통합하여 조립품 비용을 줄이고 공급망을 간소화할 수 있는 다양한 디자인 솔루션을 살펴보십시오. PIX Moving은 Fusion의 제너레이티브 디자인, 로봇 공학 및 3D 프린팅을 사용하여 분산된 자동차 제조 방식을 만듭니다. 자세히 알아보기.

유용한 링크

다음 리소스를 사용하여 Fusion의 제너레이티브 디자인에 대한 지식을 확장할 수 있습니다.

• 튜토리얼: 이 학습 컨텐츠 영역은 다양한 작업에 대한 자세한 단계별 지침을 제공하는 일련의 튜토리얼로 구성되며 Fusion에서 제너레이티브 디자인을 시작하는 데 유용한 방법입니다.

• 제너레이티브 디자인 학습 경로: 이 경로는 제너레이티브 워크플로우, 주요 기능 및 개념을 안내하는 비디오가 포함된 5개의 과정으로 구성되어 있습니다. Fusion에서 제너레이티브 디자인을 시작하려면 다섯 가지 과정을 순서대로 완료하는 것이 좋습니다.

• FusionYouTube 채널: 이 채널에서 사용 방법에 대한 일반적이고 유용한 비디오를 찾을 수 있습니다. Fusion 또한 제너레이티브 디자인과 관련된 비디오를 볼 수 있습니다.

• 인증 받기: 이 페이지에서는 제조용 제너레이티브 디자인 인증에 대한 Autodesk 공인 전문가를 자세히 살펴볼 수 있습니다. 인증 시험을 준비하고 획득하는 방법을 익힙니다.

• 자동 모델링: 개발 프로세스를 가속화할 수 있는 영감을 제공하는 새로운 자동 모델링 도구를 사용해 보십시오. 디자인의 연결점과 피해야 할 형상을 선택하기만 하면 Fusion에서 사용자가 고려할 제안된 형상 범위를 자동으로 생성할 수 있습니다.

추가 팁

360 라이브: 제너레이티브 디자인 팁 및 요령
