버클링 하중 계수 결과
BLF(버클링 하중 계수) 결과는 버클링을 일으키는 적용된 하중의 승수입니다.
- 첫 번째 양수 버클링 하중 계수가 원하는 결과입니다.
- 기본적으로 3가지 버클링 모드(진동 체계)가 표시됩니다. 일반적으로 3개면 충분합니다.

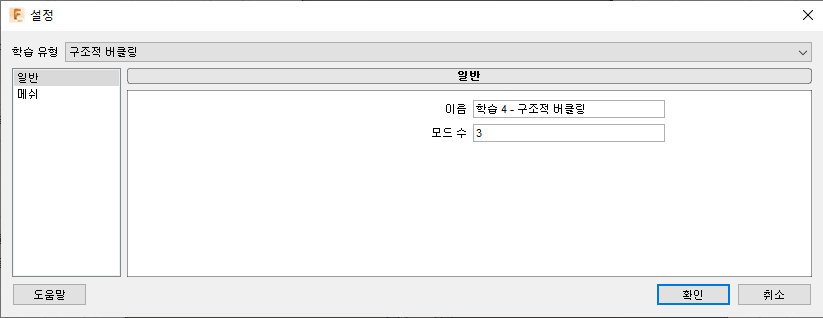

- 관리 > 설정 > 일반 대화상자에서 더 추가할 수 있습니다.
버클링 하중 계수
버클링 하중 계수는 다음 테이블에서 해석할 수 있습니다.
| 버클링 하중 계수 | 버클링 예측 | 결론 |
|---|---|---|
| BLF>1 | 예상되지 않음 | 적용된 하중이 임계 하중보다 낮습니다. |
| BLF=1 | 예상됨 | 적용된 하중이 임계 하중이며 버클링이 발생합니다. |
| BLF<1 | 예상됨 | 적용된 하중이 임계 하중보다 크며 버클링이 발생합니다. |
| -1<BLF<0 | 반전된 하중 시나리오에서 예상됨 | 적용된 하중은 임계 하중 크기보다 크지만 반대 방향입니다. 이 결과 유형은 다른 모드에서 버클링을 일으킬 수 있습니다. 하중이 올바르고 장력을 유발하는지 파악하기 위한 조사를 진행해야 합니다. |
| BLF=-1 | 반전된 하중 시나리오에서 예상됨 | 적용된 하중은 임계 하중 크기이지만 반대 방향입니다. 버클링이 발생하지 않는지 확인하기 위해 다른 모드를 확인해야 합니다. |
| BLF<-1 | 예상되지 않음 | 적용된 하중은 임계 하중보다 낮고 반대 방향입니다. 다른 모드에서도 버클링이 발생하지 않습니다. |
주: 버클링 모드는 음수 값의 원인일 수 있습니다. 음수 버클링 모드가 관찰되면 다음과 같이 다른 모드를 확인하여 첫 번째 양수 값을 찾는 것이 가장 좋습니다.
