모형의 바디/부품의 구속된 상태를 반영하는 색상을 표시합니다.

구속조건 및 접촉은 모형의 각 부품에 적용되는 자유도를 정의합니다. 간단한 진행률 뷰를 표시하려면 구속조건 및 접촉을 정의하거나 수정하는 동안 DOF 뷰를 사용해야 합니다.

빨간색 -

빨간색은 해당 바디가 전혀 구속되지 않았음을 나타냅니다(모든 자유도에서 자유).

노란색 -

노란색은 부분적으로 구속된 바디를 나타냅니다(일부 자유도 포함).

하늘색 -

하늘색은 잠재적으로 완전히 구속된 모형을 나타냅니다(다른 조건에 따라 다름).

초록색 -

초록색은 자유도가 없이 완전히 구속된 모형을 나타냅니다.

자유도를 기준으로 모형 상태 표시

1. 화면표시 드롭다운에서 DOF 뷰를 선택합니다.
2. 재질 색상을 표시하는 모형 뷰로 돌아가려면 리본의 화면표시 섹션이나 마우스 오른쪽 버튼을 클릭하면 표시되는 상황에 맞는 메뉴에서 모형 뷰를 클릭합니다. 또는 자유도 대화상자에서 닫기를 클릭합니다.

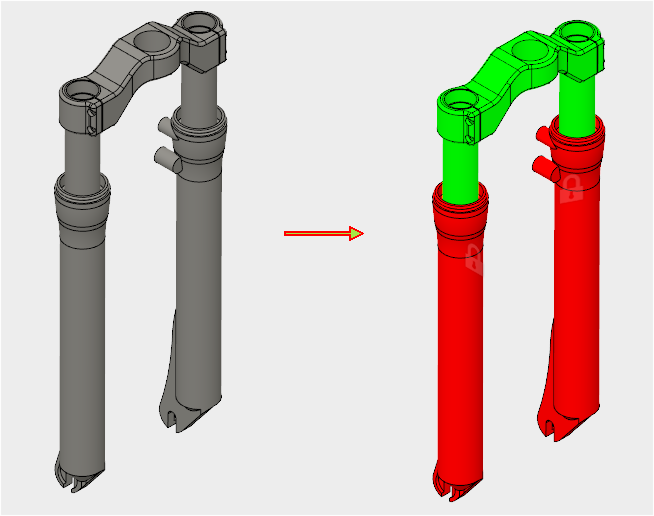

아래 표시된 분석에는 시뮬레이션이 완전히 구속되지 않았음을 나타내는 두 개의 빨간색 부품이 있습니다. 아래에 표시된 자전거 프레임의 경우처럼 이러한 부품이 표시되어도 문제가 되지 않는 경우도 있습니다. 접촉과 하중은 시뮬레이션에 따라 구속조건을 완료할 수 있습니다.
