볼트 커넥터

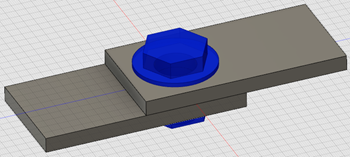

볼트 커넥터는 모델링하지 않고도 모형에 볼트를 추가합니다. 스레드 구멍과 너트를 볼트 연결에 추가할 수 있습니다.

1. (시뮬레이션 작업공간 > 설정 탭 > 구속조건 패널 > 볼트 커넥터)을 클릭합니다.

2. 볼트 헤드의 위치를 선택합니다. 볼트 머리를 배치할 구멍 끝의 원형 모서리를 클릭합니다. 볼트의 축은 원형 모서리의 중심을 통과하고 볼트 축은 원형 모서리 평면에 수직입니다.

3. 볼트 하위 유형을 선택합니다. 사용 가능한 옵션은 너트 사용 또는 스레드 구멍입니다.

4. 볼트 하위 유형에 대한 선택에 따라 너트의 위치 또는 스레드의 위치를 선택합니다. 너트 위치는 볼트 위치를 정의하는 데 사용된 모서리 원의 평면에 평행인 모서리 또는 면일 수 있습니다. 선택 요구 사항은 다음과 같습니다.

   • 너트 위치는 볼트 축에 수직인 모서리 또는 면일 수 있습니다.

   • 너트 위치가 면이면 면에 볼트 축과 중심이 같은 구멍이 있어야 합니다.

   • 스레드 위치는 볼트 축과 중심이 같은 원통형 면이어야 합니다.

     소프트웨어에서는 이러한 매개변수 중 하나에 대해 유효하지 않은 면을 선택하는 것을 방지합니다.

5. 선택 사항: 스레드 구멍 옵션의 경우 볼트의 사용 가능한 스레드 길이를 조정할 수 있습니다. 너트 사용 옵션의 경우 볼트 길이가 자동으로 결정되며 변경할 수 없습니다.

6. 선택적으로 헤드 워셔, 너트 워셔 또는 둘 다를 추가합니다. 각 워셔의 높이를 개별적으로 조정할 수 있습니다.

   주:: 현재 워셔의 지름을 지정할 수 없습니다. 또한 헤드 워셔 또는 너트 워셔는 지정한 워셔 높이에 따라 볼트의 길이를 늘리기만 합니다. 워셔는 헤드나 너트와 해당 접촉 면 사이의 접촉 영역에 영향을 주지 않습니다. 다시 말해 워셔는 볼트 하중을 더 큰 영역에 분산시켜 로컬 접촉 응력을 감소시키지 않습니다. 볼트의 시각화 결과를 통해 이러한 효과를 확인할 수 있지만 실제 계산에서는 효과가 고려되지 않습니다.

7. 선택적으로 볼트 사전 하중을 지정합니다. 다음 두 가지 사전 하중 유형 옵션 중에서 선택합니다.

   • 축: 사전 하중 값 필드에 축 사전 하중 힘을 지정합니다.

   • 토크: 사전 하중 값 필드에 볼트 인장 토크를 지정하고 토크 계수 필드에 마찰계수도 지정합니다. 프로그램에서는 이러한 값을 동등한 축 사전 하중 힘으로 변환합니다.

     주: 단위 변경을 클릭하여 사전 하중 매개변수의 대체 단위를 선택합니다.

8. 선택적으로 재질 특성 제목 오른쪽에 표시된 현재 지정된 재질을 클릭합니다. 특성을 보거나 라이브러리에서 다른 재질을 선택할 수 있습니다. 또는 사용자 정의 옵션을 활성화하고 볼트의 탄성 계수, 프와송의 비 및 열팽창 계수를 수동으로 지정합니다.

9. 확인을 클릭합니다.



   주: 볼트 커넥터를 사용하는 동안 접촉을 수동으로 업데이트해야 합니다. 기본적으로 자동으로 적용된 접촉은 접착이며, 대부분의 경우 볼트에 의해 함께 유지된 본체 간의 접촉은 분리여야 합니다.
