공기 온도 결과

공기 온도 결과는 모형 엔클로저의 모든 구성요소를 둘러싸는 공기의 온도를 표시합니다.

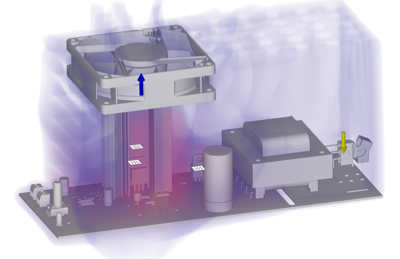

그림 1*에는 세 개의 활성 전압 조정기가 있는 전원 공급 구획의 공기 온도 분포가 표시되어 있으며, 열 싱크 2개와 팬 하나로 냉각되었습니다*.

고려할 사항

공기 온도 결과를 볼 때 다음 사항에 유의하십시오.

• 열이 제거되어야 하는 위치를 보여 주는 핫 스폿
• 열 관리가 최적화되어야 함을 나타내는 뜨거운 공기가 누적되는 영역
• 유체 흐름 경로를 따라 공기 온도 분포를 실행하여 뜨거운 공기가 온도에 민감한 구성요소를 통해 유동되지 않도록 합니다.

이 결과 사용

공기 온도 결과는 색상 범위를 사용하여 최저 온도 영역을 파란색으로, 가장 높은 온도 영역을 노란색으로 나타냅니다. 공기가 도달하는 최대 온도가 범례에 표시됩니다.

• 열에 민감한 구성요소 주위의 공기 온도를 최대 온도 임계값 아래로 줄이려고 노력함

• 열 감지 구성요소에서 공기가 배출되도록 유체 흐름 경로와 열 관리 구성요소의 위치를 고려합니다.

• 범례 막대 왼쪽에 있는 관심 범위 슬라이더와 오른쪽에 있는 임계값 슬라이더를 이동하여 초점을 좁히고 색상 대비를 더 잘 보이게 합니다.

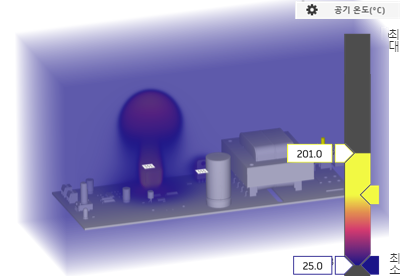

  *열 싱크 또는 팬 없는 50W 전압 조절기 주변에 누적된 뜨거운 공기를 보여주는 이미지.

• 원하는 구성요소를 마스킹하는 경우 모형 구성요소 폴더에서 해당 가시성을 전환하여 보드에서 구성요소를 숨깁니다.

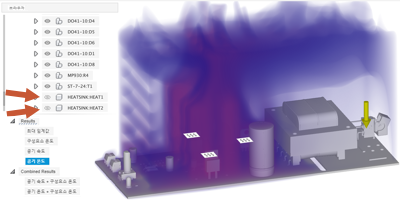

  조절기가 보이도록 실제 열 싱크를 숨긴 상태에서 열 싱크 주위의 공기 온도를 보여주는 이미지.

• 곡면 프로브, 점 프로브 및 절단면을 사용하여 결과를 주의 깊게 검사합니다.

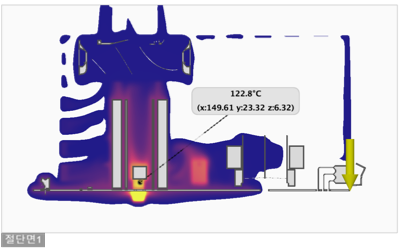

  조정기의 공기 온도를 나타내는 절단 평면과 지정된 위치의 온도를 나타내는 점 프로브가 있는 이미지.

다음 단계

공기 온도 결과에서 강조된 잠재적 문제를 해결하기 위해 다음을 수행할 수 있습니다.

• 더 높은 온도를 허용할 수 있는 다양한 제품을 위해 보드 구성요소 교체
• 성능 요구사항을 충족하지만 더 낮은 내부 열 부하를 요구하는 구성요소 선택
• 열 싱크에 사용되는 치수 또는 재질 변경
• 팬이 없는 경우 팬을 추가합니다.
• 팬 위치를 변경하여 유체 흐름 경로를 열 감지 구성요소에서 멀리 이동합니다.
• 팬의 분출 방향을 반전시킵니다.
