공기 속도 결과

공기 속도 결과는 모형 엔클로저의 구성요소 주위에서 공기의 이동을 보여줍니다.

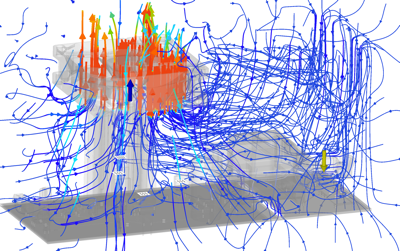

그림 1*기류의 속도와 방향을 보여 주는 흐름 선 시각화*

고려할 사항

공기 속도 결과를 볼 때 다음에 유의하십시오.

• 뜨거운 공기가 민감한 구성요소에 닿지 않도록 하기 위해 공기 흐름 방향
• 공기 속도가 낮은 영역으로, 공기가 정체될 수 있는 위치 표시
• 공기가 모든 영역에 충분히 도달하지 않음을 나타낼 수 있는 공기 속도의 큰 차이

이 결과 사용

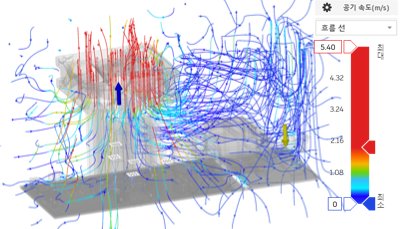

• 범례 막대 왼쪽에 있는 관심 범위 슬라이더와 오른쪽에 있는 임계값 슬라이더를 이동하여 초점을 좁히고 색상 대비를 더 잘 보이게 합니다.



  그림 2*에서는 팬 주위 공기 속도의 색상 세분성이 더 높습니다*.

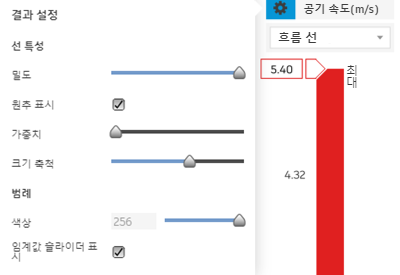

• 범례 막대 위에 있는 결과 설정 옵션을 사용하여 흐름 선의 모양을 변경합니다.

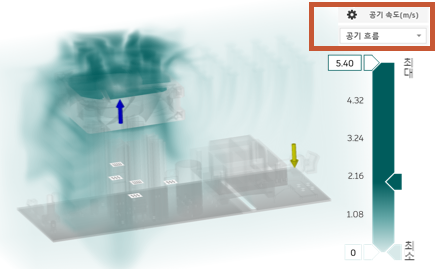

• 범례 막대 위에 있는 결과 시각화 전환기를 사용하여 공기 볼륨의 이동에 대한 느낌을 얻으려면 공기 흐름 시각화로 전환합니다.

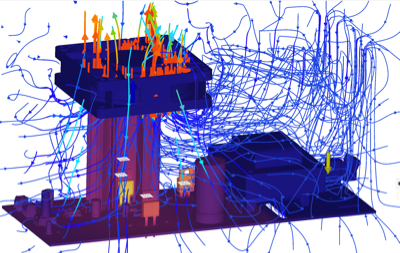

• 브라우저에서 공기 속도 + 구성요소 온도 결합 결과로 전환하여 두 항목이 서로 영향을 미치는 방식을 확인합니다.

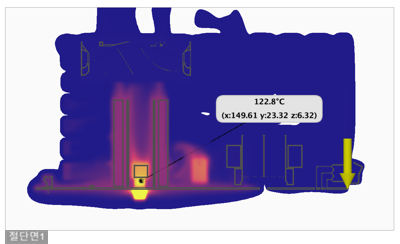

• 곡면 프로브, 점 프로브 및 절단면을 사용하여 결과를 주의 깊게 검사합니다.



다음 단계

공기 속도 결과에서 강조된 잠재적 문제를 해결하기 위해 다음을 수행할 수 있습니다.

• 더 높은 온도를 허용할 수 있는 다양한 제품을 위해 보드 구성요소 교체
• 성능 요구사항을 충족하지만 더 낮은 내부 열 부하를 요구하는 구성요소 선택
• 열 싱크에 사용되는 치수 또는 재질 변경
• 팬이 없는 경우 팬을 추가합니다.
• 팬 위치를 변경하여 유체 흐름 경로를 열 감지 구성요소에서 멀리 이동합니다.
• 팬의 분출 방향을 반전시킵니다.
