유지된 영역 작성

영역 유지 도구를 사용하면 쉐이프 최적화 분석에서 모형의 특정 영역을 숨길 수 있습니다.

1. 설정 탭에서 (쉐이프 최적화 > 영역 유지)을 선택합니다.

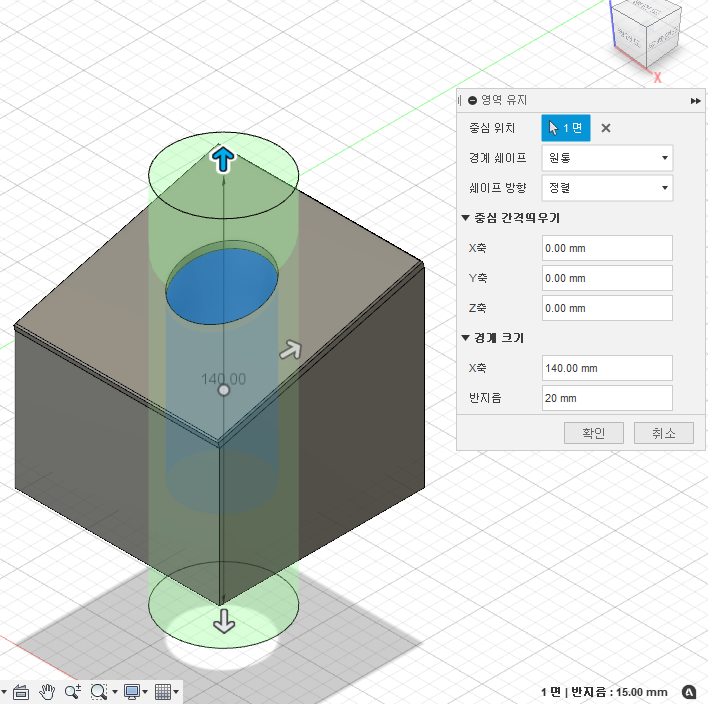

2. 형상 구성요소(모서리 또는 면)를 선택합니다. 유지된 영역의 중심은 처음에 커서를 클릭한 위치입니다.
3. 적절한 경계 쉐이프를 선택합니다. Fusion은(는) 처음에 선택한 형상을 기준으로 경계 쉐이프 필드를 채웁니다.
4. 필요에 따라 중심 간격띄우기 및 경계 크기를 조정합니다. 상자의 경우 유지된 영역의 X, Y 및 Z 치수를 조정할 수 있습니다. 원통의 경우 원통의 높이와 반지름을 조정할 수 있습니다. 구의 경우 반지름을 조정할 수 있습니다.
5. 경계 쉐이프에 대해 원통을 선택한 경우 쉐이프 방향으로 X축, Y축, Z축 또는 정렬을 선택합니다. 방향 리스트를 전환하면서 각 옵션이 원통의 정렬을 어떻게 변화시키는지 이해합니다.

주: 영역 유지 대화상자에서 직접 필드를 조정할 수 있을 뿐만 아니라 표시 그림문자를 드래그하여 유지되는 영역의 크기와 위치를 조정할 수 있습니다.
