접촉 세트 관리
접촉 관리자에서 자동 및 메뉴얼의 모든 접촉 세트에 액세스합니다.
필수 조건
정적 응력, 비선형 정적 응력, 열, 열 응력, 쉐이프 최적화, 모달 진동수 또는 구조적 버클링이 포함된 새 학습을 작성했습니다.
단계
접촉 관리자를 열려면
(시뮬레이션 작업공간 > 설정 탭 > 접촉 패널 > 접촉 관리자)을 클릭합니다.또한 접촉 노드와 연관된

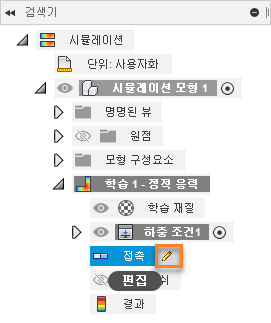

편집을 사용하여 브라우저에서 접촉 관리자를 열 수 있습니다.
접촉을 나열하려면 다음 두 가지 방법 중 하나를 선택합니다.
바디별 리스트:
접촉 세트에 포함되는 각 바디가 나열됩니다. 바디 리스트를 확장하여 해당 바디와 관련된 접촉 세트를 접촉 유형 및 침투 유형과 함께 표시합니다. 그런 다음, 접촉 세트 리스트를 확장하여 포함된 도면요소를 확인합니다.
접촉 세트별 리스트:
이 옵션이 기본 설정입니다. 접촉 쌍은 접촉 유형 및 침투 유형과 함께 이름별로 나열됩니다(예: 접착1 또는 분리3). 열 헤더를 클릭하여 접촉 세트 또는 접촉 유형을 기준으로 리스트를 정렬합니다. 접촉 세트 리스트를 확장하여 포함된 바디 및 도면요소를 표시합니다.
나열된 접촉 세트에 대해 접촉 유형 또는 침투 유형 셀의 드롭다운 리스트를 사용하여 다른 옵션을 선택합니다.
주: 수동 접촉 세트는 테이블에서 앞에 [M]이 표시됩니다.
팁: 접촉 테이블에서 여러 행을 선택할 수 있습니다. 그런 다음, 선택한 행 중 하나에서 매개변수를 변경하면 선택한 모든 접촉 세트가 단일 작업으로 업데이트됩니다.다른 접촉 매개변수(예: 최대 활성화 거리)를 편집하려면 항목을 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴에서 접촉 세트 편집을 선택합니다. 접촉 편집 대화상자가 나타납니다.
 |
 |

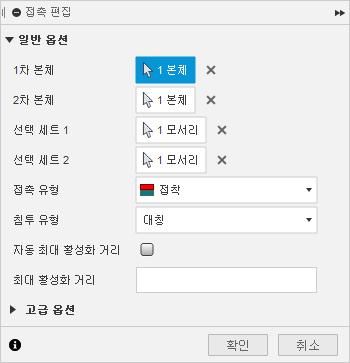

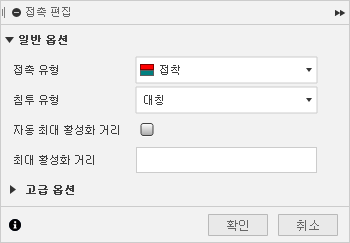

| 자동 접촉 | 메뉴얼 접촉 |
원하는 대로 변경하고 확인을 클릭하여 접촉 관리자 대화상자로 돌아갑니다.
주: 동일한 상황에 맞는 메뉴에서 선택한 접촉 세트를 억제/억제해제, 삭제, 이름바꾸기 또는 분리/분리 해제할 수도 있습니다(해당되는 경우). 자동으로 생성된 접촉 세트는 삭제할 수 없지만 억제할 수는 있습니다. 접촉 세트를 분리하면 포함된 두 접촉 바디를 제외한 모든 바디의 면이 표시되지 않습니다. 그러나 모든 바디의 모서리는 계속 표시됩니다.
확인을 클릭하여 변경 사항을 적용하고 접촉 관리자 대화상자를 종료합니다.
