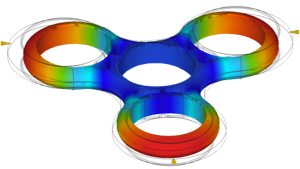

변형(모든 효과) 결과는 냉각 효과, 수축 효과 및 방향 효과를 결합하여 최종 부품 뒤틀림을 표시합니다.

뒤틀림

뒤틀림은 모형 디자인과 비교한 쉐이프 변화로 정의됩니다. 모든 플라스틱 성형 부품은 뒤틀리므로 디자인의 뒤틀림 공차를 충족하도록 뒤틀림을 줄이는 것이 목표입니다. 여러 뒤틀림 분석을 실행하는 경우 형상, 재질, 사출 위치 및 성형 조건과 같은 입력 항목이 바뀌면 뒤틀림 쉐이프가 변경될 수 있습니다.

고려할 사항

변형(모든 효과) 결과를 볼 때 다음에 유의하십시오.

• 부품이 변형되는 범위(빨간색으로 표시)
• 변형의 위치. 일부 영역의 변형이 다른 영역보다 덜 중요할 수 있습니다.

이 결과 사용

변형(모든 효과) 결과는 최적 맞춤 평면에 대해 측정된 부품의 총 예측 변형을 보여줍니다. 변형 결과를 올바르게 해석하려면 다음을 고려해야 합니다.

• 부품이 사용될 방식
• 부품이 다른 구성요소과 조립되는 방식

어떤 부품에서는 조립품 곡면이나 실링 곡면이 특정 공차 내에서 평평해야 하며 어떤 부품에서는 스냅 맞춤 또는 스크류 보스 등의 조립품 피쳐가 많이 있고, 이것이 다른 부품에 맞아야 합니다. 많은 부품에서는 여러 치수 또는 기하학적 공차가 충족되어야 합니다.

변형 값이 작은 경우 범례 옆에 있는 결과 설정의 배율 도구를 사용하여 변형의 표시를 확대합니다.

다음 단계

다음 옵션을 사용하여 변형을 줄일 수 있습니다.

• 사출 위치를 이동하여 균형 채우기 패턴 작성
• 시뮬레이션 모형을 편집하여 벽 두께를 보다 균등하게 만들기
• 데이터베이스에서 평균 공칭 수축이 더 낮은 재질 선택. 뒤틀림에 대해 골드 등급인 재질에는 보다 완전한 재질 특성 데이터가 있습니다.
• 용융 온도 변경
• 사출 시간 변경
• 시뮬레이션 모형을 편집하여 벽 두께 늘리기
