사출 위치

사출 위치 명령을 사용하면 고분자가 부품으로 사출되는 위치를 정의할 수 있습니다. 이를 통해 금형 중공 내부의 유동 패턴을 시뮬레이션할 수 있습니다.

제품을 최상으로 성형하려면 최적 사출 위치를 식별해야 합니다. 이는 금형 말단이 동시에 동일 압력으로 채워지게 하여 균형된 채우기 패턴을 작성합니다. 또한 유동이 끝났을 때 체적 수축이 디자인 값에 가깝도록 사출 위치의 수와 위치를 선택해야 합니다.

고분자가 유동해야 하는 거리를 최소화하는 사출 위치를 바디에 배치하십시오. 이상적으로는 더 두꺼운 단면에 사출하고 균형 있는 채우기를 목표로 합니다. 큰 부품의 경우 여러 위치를 추가할 수 있습니다.

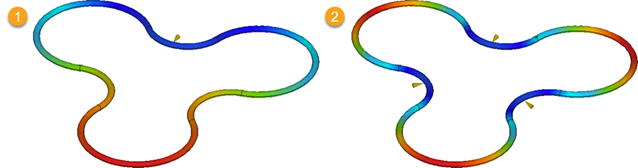

애니메이션 결과 채우기: (1) 하나의 위치, (2) 여러 위치

결점이 없어야 하는 면은 피합니다. 미적 면으로 식별한 면은 피할 수 있게 녹색으로 강조 표시됩니다.
