용접 선 결과는 2개 유동 선단이 만나는 수렴각을 표시합니다. 용접 선이 있다는 것은 구조적 취약점 및/또는 곡면 결점이 있음을 나타내는 것일 수 있습니다.

용접 선

용접 선은 채우기 프로세스 동안 2개 이상의 유로가 만날 때 만들어지는 취약하거나 보이는 흠집입니다. 이러한 현상은 부품의 구멍이나 삽입물, 여러 사출 위치 또는 유동이 느려지거나(정체 현상) 속도가 빨라지는(경기장 트랙) 가변 벽 두께로 인해 발생할 수 있습니다. 다른 유동 선단이 만나기 전에 냉각되면 다시금 잘 합쳐지지 않아 성형 부품이 취약해질 수 있습니다. 선, 노치 및/또는 색상 변화 또한 나타날 수 있습니다.

용접 선의 시각적 모양 및 해당 위치에서의 모형 강도는 재질 유형, 충전제의 존재 및 체적, 용접 선의 압력 및 온도에 따라 달라집니다.

고려할 사항

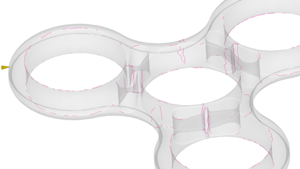

용접 선 결과에서 용접 선은 투명한 모형에서 얇은 색상 선으로 나타납니다. 용접 선 결과는 다음 문제를 식별하는 데 도움이 됩니다.

• 구조적 문제: 특히 용접 선의 품질이 낮은 경우 용접 선에서 부품의 파열 또는 변형 가능성이 높아질 수 있습니다. 이러한 취약성은 응력을 받는 부품 영역에서 문제가 더 심각합니다.
• 시각적 결함: 용접 선이 부품 곡면에 선, 노치 또는 색상 변화를 일으킬 수 있습니다. 용접 선이 중요치 않은 부품 곡면(예: 하단)에 있을 때는 문제가 되지 않을 수도 있습니다.

이 결과 사용

성형 조건과 용접 선 위치를 고려하여 용접 선 품질이 높아지는지 결정하십시오. 용접 및 융합 선 특히, 강도 또는 부드러운 모양이 필요한 영역에서는 용접 선을 방지해야 합니다. 용접 선을 강도가 덜 중요하고 시각적 모양이 덜 분명한 영역으로 이동하십시오. 다른 곳에서 유동 선단이 만나도록 채우기 패턴을 변경하여 용접 선을 이동할 수 있습니다.

다음 단계

용접 선을 이동하려면 다음을 수행하십시오.

• 사출 위치의 위치를 변경합니다.
• 모형 두께를 변경합니다.

용접 선의 품질을 개선하려면:

• 용융 온도 또는 사출 속도를 높입니다. 이에 따라 유동 선단이 더 효과적으로 용접될 수 있습니다.

• 사출 위치를 이동하여 유동 선단이 비스듬히 만나게 하여 용접 선이 멜드 라인이 되도록 하십시오.
