준 정적 분석 정확도 고려 사항

그림 1에 표시된 예에서는 선형으로 증가/감소하는 하중/하중 제거 문제를 정의합니다.

그림 1: 선형으로 증가/감소되는 2단계의 하중/하중 제거 문제

그림 2에 나타낸 것처럼 이 시뮬레이션에 대해 세 단계를 지정하면 어떻게 됩니까?

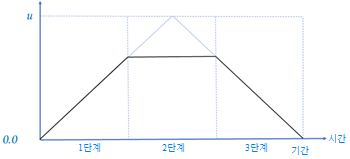

그림 2: 3단계의 하중/하중 제거 문제

첫 번째 단계에서 진폭은 지속 시간의 1/3 지점에서 평가됩니다. 두 번째 단계 진폭은 2/3 지속 시간 지점에서 평가되며, 이 지점에서 최고 변위가 누락되고 0 반응이 계산됩니다. 마지막 단계에서는 끝 지속 시간을 평가하여 하중을 제거합니다. 최고 변위가 누락되는 것 외에도 이 해석은 그림 1보다 계산하는 데 50% 더 오래 걸립니다.

중간 결과

각 단계의 해석은 유사 시간의 과도 해석입니다. 결과는 일반적으로 고도로 비선형적이고 경로 종속적이므로 각 단계의 유사 시간 동안 지정된 지점에 중간 결과가 기록됩니다. 단계당 원하는 중간 결과 수를 지정할 수 있으며, 기본 수는 10입니다.

주: 단계당 많은 수의 결과를 쓰면 파일이 매우 커질 수 있습니다.
