강체 모드 제거 사용 지침

다음 조건 중 하나에 해당하는 경우 강체 모드 제거를 사용할 수 있습니다.

  1. 모형이 완전히 구속되지 않음

    즉, 모형의 어떤 부분에도 X, Y 또는 Z 구속조건을 적용하지 않은 것입니다. 모형이 완전히 구속되지 않은 경우 적용된 하중은 균형 또는 불균형 상태일 수 있습니다.

  2. 모형이 구속됨

    • 또한 구속된 방향으로 작용하는 모든 하중균형 상태입니다.
    • 또한 모멘트의 합계가 0입니다.

주: 강체 모드 제거구속조건을 고려하지 않고 하중을 모형에 추가하여 적용된 하중 및 모멘트를 균형 상태로 유지합니다. 모형이 구속된 경우

테이블 1: 강체 모드 제거를 활성화해야 하는 경우

모형이 구속됩니까? 구속된 방향으로 힘이 균형을 이룹니까? 모멘트의 합계가 0입니까? 강체 모드 제거를 사용할 수 있습니까?
아니요 -- --
아니오 아니오
아니오 아니오 아니요

주: 구속되지 않은 방향으로 적용된 하중은 균형 또는 불균형 상태일 수 있습니다.

구속된 모형

예 1: 하중의 균형이 조정되지만 모멘트의 합계는 0이 아님

모형이 수직 방향으로 이동되지 않도록 구속되었다고 가정합니다. 100N의 힘이 해당 방향으로 적용됩니다. 수직 방향의 힘 합계가 0이 되도록 모형의 반대 방향으로 반대 방향의 힘 100N이 있어야 합니다. 구속되지 않은 방향으로 작용하는 하중은 균형 또는 불균형 상태일 수 있습니다.

모멘트 합계가 0이 아님 모멘트 불균형 rbm 사용

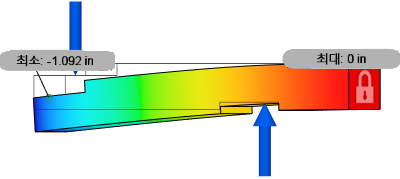

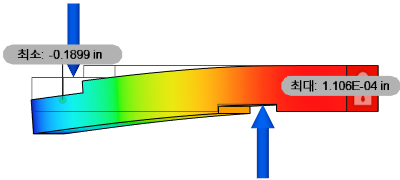

강체 모드 제거가 활성화되지 않음, 올바른 변형 표시 강체 모드 제거가 활성화됨, 잘못된 변형 표시

힘으로 인한 모멘트가 0이 아니므로 강체 모드 제거를 사용으로 설정할 경우 결과가 잘못됩니다. 솔버가 회전 가속을 추가하여 불균형 모멘트에 대응하므로 반작용 모멘트는 0입니다.

예 2: 하중의 균형이 조정되고 모멘트 합계가 0임

모형이 수직 방향으로 이동되지 않도록 구속되고 반대 방향으로 100N의 힘이 적용되었다고 가정합니다. (각각 위쪽으로 100N의 힘 하나와 아래쪽으로 50N의 힘 두 개) 이 예에서는 동일한 간격이 유지되므로 세 개의 하중으로 인한 모멘트가 0이 됩니다. 필요한 경우 이 예에서 강체 모드 제거 옵션을 사용할 수 있습니다.

모멘트 합이 0임 모멘트 균형 rrbm 사용

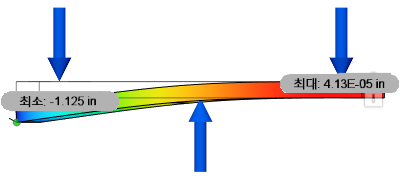

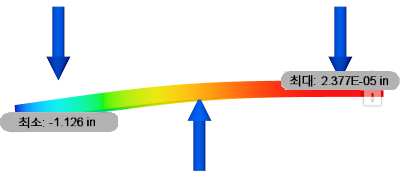

강체 모드 제거가 활성화되지 않음, 올바른 변형 표시 강체 모드 제거가 활성화됨, 올바른 변형 표시

구속되지 않은 모형

구속되지 않은 모형에서 강체 모드 제거를 사용할 경우 정확한 결과를 얻기 위해 적용된 하중의 균형을 조정해야 하는지 여부를 계속 고려해야 합니다. 예제 3과 4는 두 가지 상황을 보여 줍니다. 한 가지 시나리오는 균형이 맞지 않는 하중으로 좋은 결과를 생성합니다. 다른 시나리오의 경우 정확한 결과를 얻기 위해 하중의 균형을 조정해야 합니다.

예 3: 구속하지 않음 - 불균형 적용 하중이 허용됨

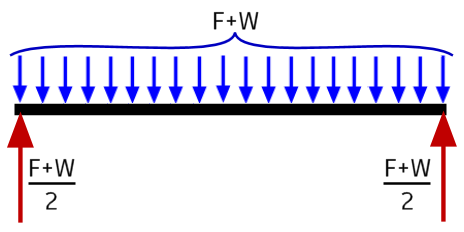

이 예는 균일하게 분포된 힘(F)이 막대의 전체 길이에 적용된 단순 지지 정사각형 막대입니다. 각 끝의 반작용은 (F + W) / 2입니다. 여기서 W는 막대 자체의 중량입니다. 막대 끝에는 반력만 적용할 수 있습니다(빨간색 화살표). 솔버에 의해 적용된 가속은 F + W(파란색 화살표)와 동일한 힘(Fa)을 생성합니다. 이 가속도 힘의 일부는 모형의 모든 요소에서 작용합니다. 적용된 하중에 대한 결과 저항력은 모형의 전체 길이를 따라 균일하게 분포됩니다.

강체 모드 제거 다이어그램

또는 다음 두 작업을 수행할 경우

그러면 결과는 완전히 구속되지 않은 사례와 동일합니다. 솔버는 FEA 방법으로 인해 발생하는 작은 수학적 불균형에 대응하기 위해 매우 작은 가속도만 적용해야 합니다.

예 4: 구속되지 않음 - 올바른 결과를 위해 균형 잡힌 하중을 적용해야 함

이 예에서는 균형 하중을 모형에 적용하며, 이는 이론적으로 평형 조건을 제공합니다. 솔버는 FEA 방법에 의해 발생하는 경미한 수학적 불균형을 방지할 수 있을 정도로 작은 양의 전역 가속을 적용합니다.

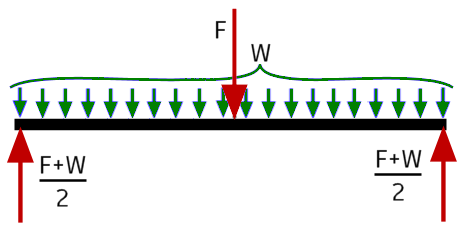

스팬의 중심에 집중된 큰 힘(F, 가운데 빨간색 화살표)을 적용합니다. 중력을 활성화하여 중량 하중(W, 초록색 화살표)을 생성합니다. 마지막으로 계산된 반력을 막대의 끝(바깥쪽 두 개의 빨간색 화살표)에 적용합니다. 하중이 부품의 점, 모서리 또는 작은 영역에서 작용하는 경우 솔버에서 전역 가속을 적용하여 하중을 정확하게 표현할 수 없습니다. 전역 가속도의 분산된 힘과 스팬 중간에 집중된 힘은 동일한 응력이나 변위 결과를 생성하지 않습니다.

강체 모드 제거 다이어그램

관련 항목: 예 3 또는 4의 모형에 구속조건이 적용되지 않습니다. 테이블 1의 첫 번째 행에서 강체 모드 제거 옵션이 허용됨을 알 수 있습니다. 그러나 예 3과 4의 차이점은 불균형 하중이 결과의 정확도에 미치는 잠재적 영향도 고려해야 함을 보여줍니다.
