대칭 유형

다음과 같이 유한 요소 분석에서 모델링 장점을 제공하는 세 가지 유형의 대칭이 있습니다.

• 전체 대칭: 모든 형상, 구속조건, 물리적 하중 및 열 부하가 하나 이상의 대칭 평면을 기준으로 대칭입니다. 전체 대칭 평면을 따라 놓여 있는 면에서 다음 DOF(자유도)를 구속합니다.

  • 대칭 평면에 수직인 방향으로 변환

주: 대칭 평면이 전역 평면(XY, YZ 또는 XZ)에 맞춰 정렬되지 않으면 무마찰 구속조건을 적용하여 법선 방향으로만 변환되지 않도록 할 수 있습니다.

다음 이미지는 세 전역 평면 모두에 대해 완전히 대칭인 모형의 또 다른 예입니다.

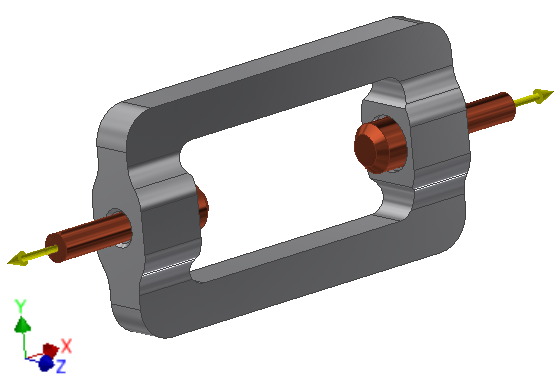

그림 2a: 섀클의 전체 모형.

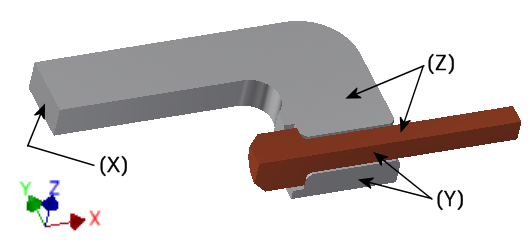

그림 2b: 동일한 섀클의 1/8 대칭 모형

주: (X), (Y) 및 (Z) 레이블은 각각 전역 X, Y 및 Z 방향으로 변환되지 않도록 구속되어야 하는 면을 나타냅니다. 이 구속조건 체계는 전체 모형과 동일한 동작을 생성합니다. 1/8 대칭 모형은 정적으로 안정적이지만 전체 모형은 올바르게 구속하기 어렵습니다. 전체 CAD 조립품의 여러 면을 분할하여 대칭 평면을 따라 모서리를 제공함으로써 동작을 구속해야 합니다.
