변형 축척

형상 변형은 전체 모형 크기에 비해 매우 작은 경우가 많습니다. 변형 도구를 사용하면 변형이 발생하는 위치를 보다 명확하게 볼 수 있도록 효과를 과장할 수 있습니다.

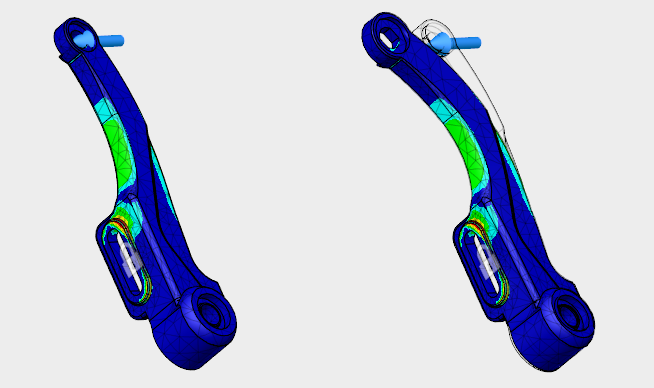

그림 1: 일반적인 모형에 대한 변형되지 않음(왼쪽) 및 조정된 5x(오른쪽) 변형을 보여줍니다.

변형되지 않음 뷰

변형 효과 없이 원래 쉐이프가 표시됩니다.

실제 변형

실제 변형된 쉐이프가 표시됩니다. 큰 변위 시나리오(비선형 정적 또는 이벤트 시뮬레이션 학습)를 제외하고 실제 변형은 너무 작아서 명확하게 볼 수 없는 경우가 많습니다. 이 옵션은 비선형 정적 및 이벤트 시뮬레이션 학습에만 사용할 수 있는 기본 옵션입니다.

조정된 0.5x 변형

이 옵션은 기본 조정됨 옵션의 절반 크기의 과장을 제공합니다.

조정됨 변형

이것은 비선형 정적 및 이벤트 시뮬레이션을 제외한 모든 학습 유형에 대한 기본 변형 축척 옵션입니다. 변형 축척은 모형의 경계 상자 크기와 실제 최대 변위 크기의 함수입니다. 특히 축척 비율은 0.5 *(경계 상자 대각선 길이) /(최대 변위 크기)입니다.

조정된 2x 변형

이 옵션은 기본 조정됨 옵션(이전 글머리 기호)의 두 배에 해당하는 과장을 제공합니다.

조정된 5x 변형

이 옵션은 기본 조정됨 옵션의 5배에 해당하는 과장을 제공합니다.
