Gegevensuitwisselingen in Autodesk Docs aanmaken

Zodra een Revit-bestand met ten minste één 3D-aanzicht vanuit Revit is gepubliceerd of naar het hulpmiddel Bestanden is geüpload, kunnen leden met de machtiging Maken + Uploaden een gegevensuitwisseling maken om de inhoud van die 3D-aanzichten te delen.

Een gegevensuitwisseling maken

1. Klik op het hulpmiddel Bestanden.

2. Klik op het relevante Revit-bestand om de viewer te openen.

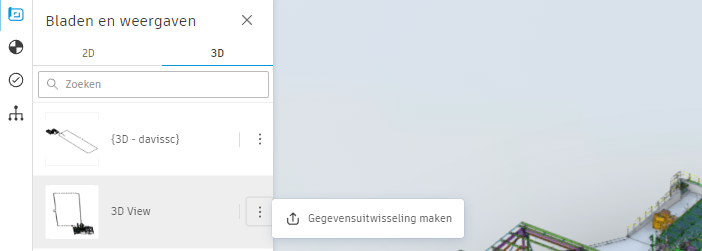

3. Selecteer het pictogram Sheets en weergaven

4. Selecteer het 3D-tabblad.

5. Selecteer de gewenste 3D Revit-weergave.

6. Klik op het menu Meer .

7. Gegevensuitwisseling maken.



   Belangrijk: U kunt alleen een gegevensuitwisseling maken op basis van modellen die zijn gepubliceerd in Revit 2023 of later. Er wordt een waarschuwing weergegeven als het model uit een eerdere versie van Revit komt en u de gegevensuitwisseling niet kunt maken.

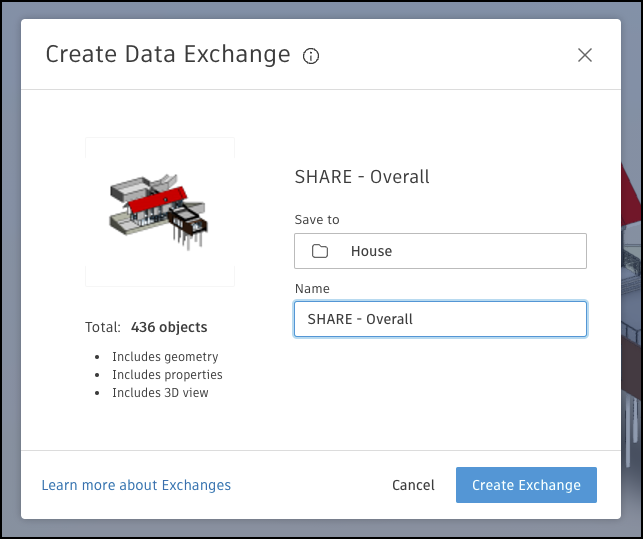

8. Klik op het veld Opslaan in en selecteer een map om uw gegevensuitwisseling op te slaan.



   Zie het onderwerp Maprechten voor meer informatie over het beheren van maptoegang en bestandsacties.

9. Klik op het veld Naam en voer een unieke naam in voor de gegevensuitwisseling.

10. Als de geselecteerde map niet door de naamgevingsstandaard wordt afgedwongen, klikt u op Uitwisseling aanmaken.

Mappen waarop naamgevingsstandaard of vereiste attributen zijn toegepast

Als de geselecteerde map wordt afgedwongen door de naamgevingsstandaard of vereiste attributen heeft toegepast, moet de naam van de gegevensuitwisseling worden gevalideerd.

1. Klik op Doorgaan.

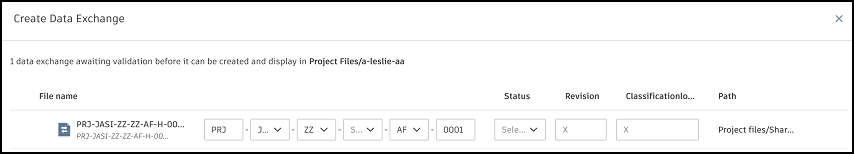

   De bestandsvalidator wordt geopend.



2. De niet-conforme attribuutwaarden zullen fouten maken. Kies uit twee opties:

   • Bewerk de attributen van de bestandsnaam om te voldoen aan de naamgevingsstandaard of vereiste attributen, indien relevant.
   • Als de bewaarzone is ingeschakeld, kunt u ervoor kiezen de attribuutwaarden nu niet te corrigeren en de gegevensuitwisseling te blijven maken.

3. Maak de gegevensuitwisseling.

   Als u de attribuutwaarden hebt bewerkt zodat ze nu overeenkomen, wordt de gegevensuitwisseling weergegeven in de geselecteerde map.

   Als u de attribuutwaarden niet hebt gecorrigeerd, wordt de gegevensuitwisseling niet in de geselecteerde map weergegeven totdat de attribuutwaarden zijn gecorrigeerd in de bewaarzone.

Gegevensuitwisseling weergeven

Uw gegevensuitwisseling wordt in de geselecteerde map op het web weergegeven met een -pictogram en kan onafhankelijk van het Revit-bronbestand worden weergegeven.

Klik op de gegevensuitwisseling om deze in de viewer te openen. U kunt alleen items vanuit de oorspronkelijke Revit-weergave bekijken en niet vanuit het hele Revit-model.

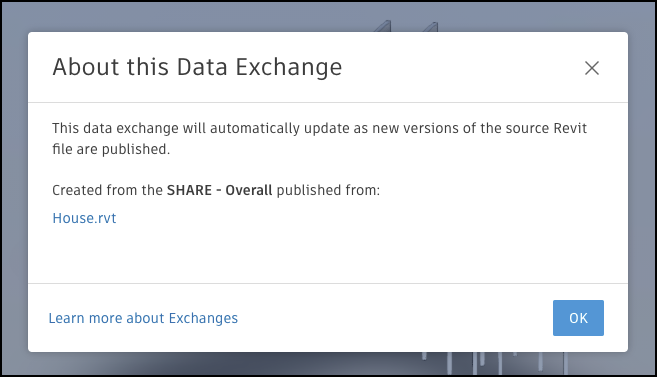

U kunt meer lezen over het bronbestand van de gegevensuitwisseling, door wie deze het laatst is geüpload en wanneer deze het laatst is bijgewerkt, door op te klikken in de viewer.

Als het informatiepictogram rood is, is de gegevensuitwisseling mogelijk verouderd omdat deze niet automatisch kan worden bijgewerkt. Raadpleeg het Help-onderwerp Veelgestelde vragen voor mogelijke oorzaken en suggesties voor oplossingen.

De gegevensuitwisseling krijgt een hogere versie wanneer het volgende gebeurt met het bijgewerkte Revit-bronbestand:

• Wordt geüpload naar het hulpmiddel Bestanden
• Wordt gepubliceerd vanuit Revit naar het hulpmiddel Bestanden

Gegevensuitwisselingen beheren

U kunt gegevensuitwisselingen beheren met de meeste acties die beschikbaar zijn voor bestanden. De volgende acties werken echter niet voor gegevensuitwisselingen:

• Bronbestanden downloaden: Dit betekent ook dat ontvangers van een gedeelde gegevensuitwisseling of verzendingspakket de gegevensuitwisseling niet kunnen downloaden.

  Opmerking: Deelnemers kunnen een gegevensuitwisseling bekijken door deze rechtstreeks te openen vanuit het hulpmiddel Bestanden op het web of door te klikken op een koppeling die door een ander projectlid is gedeeld.

• Vergelijken: Gegevensuitwisselingen worden niet ondersteund voor een vergelijking.

• Vergrendelen: U kunt een gegevensuitwisseling niet vergrendelen.

• Huidige versie maken: U kunt er niet voor kiezen om van een oudere versie van een gegevensuitwisseling de huidige versie e maken.

Gegevensuitwisselingen laden

Een gegevensuitwisseling is een neutraal gegevensformaat dat in toepassingen kan worden geladen die een connector voor gegevensuitwisseling hebben. Deze omvatten:

Autodesk Inventor 2023

U kunt uw gegevensuitwisseling in rechtstreeks in een Inventor Assembly-bestand laden. Deze gegevensuitwisseling kan worden gebruikt als referentie voor uw Inventor-model, zodat bouwwijzigingen door een fabrikant kunnen worden verwerkt. Zie Werken met gegevensuitwisselingen op de Help-site van Inventor voor meer informatie.

Microsoft Power Automate

U kunt geautomatiseerde processen activeren wanneer een gegevensuitwisseling wordt bijgewerkt. Deze processen kunnen de eigenschappen laden die zijn opgeslagen in een gegevensuitwisseling in andere toepassingen, zoals Slack, Excel en PowerBI.

Raadpleeg de aangewezen Help-site voor gegevensuitwisselingsconnectors voor meer informatie over alle ondersteunde connectors, inclusief installatie en vereisten.
