Modele współrzędnych

Przed utworzeniem przestrzeni koordynacji administrator projektu musi dodać odpowiednich członków do projektu i przyznać im dostęp do modułu Model Coordination. Więcej informacji znajduje się w temacie Zarządzanie dostępem członków.

Tworzenie obszarów koordynacji

Administratorzy projektu tworzą obszary koordynacji i konfigurują je względem folderów w Document Management. Obszary koordynacji można skonfigurować z włączoną lub wyłączoną funkcją automatycznego wykrywania kolizji do użycia odpowiednio w procesach roboczych wykrywania kolizji lub przeglądania modelu. Obszary koordynacji można również skonfigurować tak, aby zawierały tylko określone formaty plików.

1. Kliknij przycisk Wybór modułu > Project Admin.

2. Kliknij kartę Usługi.

3. Wybierz opcję Model Coordination z lewego panelu.

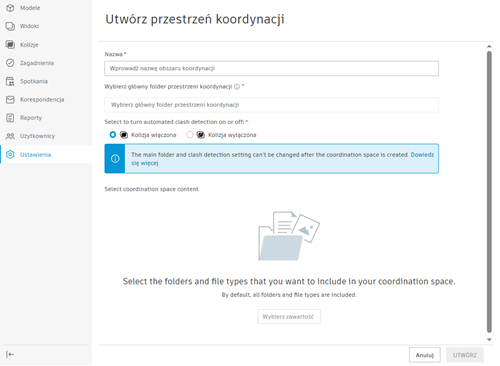

4. Na karcie Przestrzenie koordynacji kliknij przycisk Utwórz przestrzeń koordynacji.



5. Wprowadź nazwę obszaru koordynacji.

6. Przeglądaj, aby wybrać folder w module Document Management, względem którego chcesz utworzyć obszar koordynacji. Stanie się on głównym folderem obszaru koordynacji.

   Ważne: wyboru folderu głównego nie można później zmienić.
   Uwaga: niektóre konta mogą tworzyć obszary koordynacji na podstawie folderów Plany i ich podfolderów. Jednak folder Plany obsługuje tylko przestrzenie koordynacji w wersji 1 i nie obsługuje funkcji, takich jak tworzenie obszarów koordynacji z wyłączonym automatycznym wykrywaniem kolizji lub możliwość wybierania zawartości tylko z określonych podfolderów, aby wyświetlić ją w obszarze koordynacji. Obszary koordynacji utworzone na podstawie folderu Pliki projektu i jego podfolderów obsługują obszary koordynacji w wersji 2, które korzystają z najnowszych funkcji i aktualizacji. Przestrzenie koordynacji plików projektu również łatwiej korzystają z istniejących danych projektowych, na przykład dane z programu Revit używane w module Współpraca Projektowa już istnieją w folderze plików projektu. Zobacz tematy Organizowanie plików przy użyciu folderów i Uprawnienia do folderów, aby uzyskać więcej informacji na temat konfigurowania struktury folderów.

7. Określ, czy automatyczne wykrywanie kolizji ma być włączone, czy wyłączone.

   Ważne: ustawienia automatycznego wykrywania kolizji nie można później zmienić.

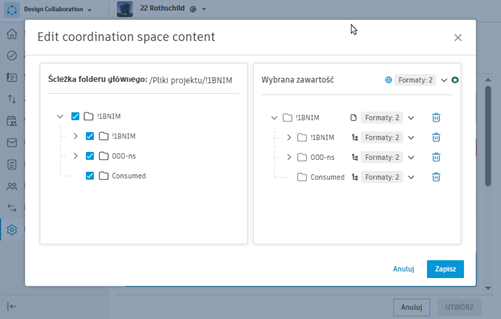

8. Kliknij przycisk Wybierz zawartość, aby otworzyć okno dialogowe Edytuj zawartość obszaru koordynacji i wybierz zawartość, która ma zostać uwzględniona w obszarze koordynacji.

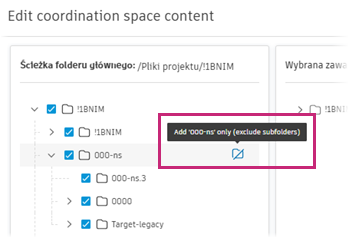

   1. Domyślnie wszystkie foldery w panelu Ścieżka folderu głównego są wybrane do uwzględnienia. Rozwiń drzewo folderów, aby usunąć zaznaczenie podfolderów, z których nie chcesz uwzględnić zawartości. Można również bezpośrednio wybrać folder nadrzędny, co spowoduje automatyczne anulowanie zaznaczenia wszystkich podfolderów:



      Uwaga: struktura folderów nie jest replikowana w przestrzeni koordynacji. Wszystkie modele zostaną wyświetlone alfabetycznie w postaci pojedynczej, płaskiej struktury repozytorium w module Model Coordination > karcie Modele.

   2. W panelu Wybrany element wybierz formaty plików, które chcesz uwzględnić.

      Porada: Domyślnie na listach rozwijanych nie są wybierane żadne formaty plików. Odpowiada to uwzględnieniu wszystkich formatów plików w przypadku wszystkich folderów, na co wskazuje etykieta Wszystkie formaty. Po wybraniu konkretnych formatów plików, które mają zostać uwzględnione, formaty, których zaznaczenie usunięto, zostanie odfiltrowane.

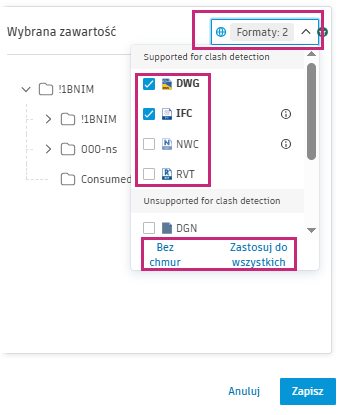

      • Użyj listy rozwijanej w prawym górnym rogu, aby wybrać wymagane formaty plików dla wszystkich uwzględnionych folderów. To ustawienie globalne ma zastosowanie do wszystkich folderów nadrzędnych i wszystkich podfolderów, chyba że zostanie nadpisane (patrz krok 2 poniżej).



        1. Kliknij przycisk Wyczyść, aby anulować zaznaczenie wszystkich formatów plików i powrócić do ustawień domyślnych Wszystkie formaty.
        2. Kliknij przycisk Zastosuj do wszystkich, aby zastosować wybrane ustawienia formatu pliku do wszystkich folderów jako ustawienie globalne.
        Uwaga: ustawienie globalnego formatu pliku nie jest powiązane z głównym folderem obszaru koordynacji. Ma ono zastosowanie do wszystkich wybranych folderów i podfolderów, nawet jeśli sam folder główny nie został wybrany do włączenia. Jeśli zmienisz ustawienie globalne, zmiana ta zostanie automatycznie zastosowana do wszystkich folderów, które odziedziczą to ustawienie.

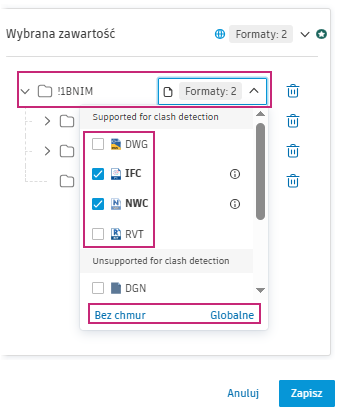

      • Użyj listy rozwijanej obok każdego folderu, aby określić wymagane formaty plików na poziomie poszczególnych folderów.



        1. Kliknij przycisk Wyczyść, aby anulować zaznaczenie wszystkich formatów plików i powrócić do ustawień domyślnych Wszystkie formaty.
        2. Kliknij przycisk Globalne, aby zastosować ustawienia globalne do wybranego folderu.
        Uwaga: domyślnie podfoldery dziedziczą ustawienia formatu pliku z folderu nadrzędnego. Jednak możliwość zastosowania ustawień na poziomie folderu oznacza, że do folderu nadrzędnego i jego podfolderów mogą być stosowane różne ustawienia, a ustawienia globalne mogą być nadpisywane dla określonych folderów, jeśli zachodzi taka potrzeba.

        Różne ustawienia formatu pliku są wskazywane przez następujące ikony:

        • - Formaty plików są dziedziczone z ustawień globalnych.
        • - Formaty plików są dziedziczone z folderu nadrzędnego.
        • - Formaty plików są ustawiane na poziomie poszczególnych folderów i różnią się od ustawień globalnych lub folderu nadrzędnego.

   3. W razie potrzeby kliknij ikonę usuwania , aby usunąć folder z wybranej zawartości.

   4. Kliknij przycisk Zapisz, aby zapisać wybór i ustawienia.



9. Kliknij przycisk Utwórz.

   Porada: W przypadku obszarów koordynacji z wyłączonym wykrywaniem kolizji wybrane ustawienia formatu pliku są stosowane natychmiast. W przypadku obszarów koordynacji z włączonym wykrywaniem kolizji ustawienia formatu pliku nie zostaną odzwierciedlone w narzędziu Modele, dopóki nie zakończy się przetwarzanie najnowszej kontroli kolizji.

10. W razie potrzeby powtórz ten proces, aby utworzyć więcej obszarów koordynacji.

    Można utworzyć wiele obszarów koordynacji reprezentujących oddzielne obszary lub fazy projektu albo różne branże lub zespoły, np. zespoły skonfigurowane w ramach Współpraca Projektowa. Całkowita liczba przestrzeni koordynacji, które można utworzyć, jest nieograniczona, ale można je skonfigurować tylko względem 150 unikatowych folderów

    Uwaga: jednocześnie może istnieć maksymalnie 20 aktywnych przestrzeni koordynacji. Wszystkie przestrzenie koordynacji, które są nieaktywne przez co najmniej 60 dni, są dezaktywowane do momentu przekazania nowego modelu. W projekcie mogą występować różne wersje kolizji w obszarach koordynacji. Aby uzyskać szczegółowe informacje, zobacz Wersje obszaru koordynacji.

    Wskazówka: Przestrzenie koordynacji można również tworzyć w usłudze Design Collaboration za pomocą folderów udostępnionych lub folderów zespołu utworzonych podczas instalacji.

Aby uzyskać szczegółowe informacje na temat ograniczeń technicznych i systemowych związanych z przestrzeniami koordynacji, zobacz temat Model Coordination Często zadawane pytania.

Zobacz temat Wersje obszaru koordynacji, aby uzyskać szczegółowe informacje na temat możliwych różnych wersji wykrywania kolizji w przestrzeniach koordynacji w projekcie.

Prześlij modele do koordynacji

Administrator projektu powinien sprawdzić, czy wszyscy członkowie projektu, którzy muszą przekazywać modele w celu koordynacji, mają poprawne uprawnienia do wyświetlania i przekazywania modeli do wyznaczonego folderu głównego w Document Management. Członkowie projektu mogą następnie przesłać modele do folderu koordynacji, aby sprawdzić kolizje.

1. Kliknij przycisk Wybór modułu > Document Management.

2. Kliknij kartę Folders (Foldery).

3. Przejdź do folderu obszaru koordynacji.

4. Prześlij lub skopiuj modele do folderu.

   Uwaga: tylko pliki 3D RVT i DWG, pliki NWC wyeksportowane z programów Revit i AutoCAD pionowych oraz pliki IFC wyeksportowane z programu AutoCAD (architektura, MEP i Civil 3D 2018 i nowsze), ARCHICAD, Revit, MagiCAD for Revit, Siemens NX, Strakon, Tekla Structures i VectorWorks są obecnie obsługiwane do wykrywania kolizji. Inne pliki NWC, IFC i VUE są obsługiwane w celu agregacji i mogą być wyświetlane w połączeniu z innymi obsługiwanymi formatami plików, ale nie obsługują wykrywania kolizji. Wszystkie inne typy plików, które są obsługiwane w celu przekazania do Document Management, nie będą wyświetlane w Model Coordination.

   W przypadku obszarów koordynacji z włączonym wykrywaniem kolizji kolizje między modelami w wybranym folderze są automatycznie wykrywane i mogą być wyświetlane w Model Coordination. Zobacz Wyświetlanie i filtrowanie kolizji.
