Comparação de desenhos

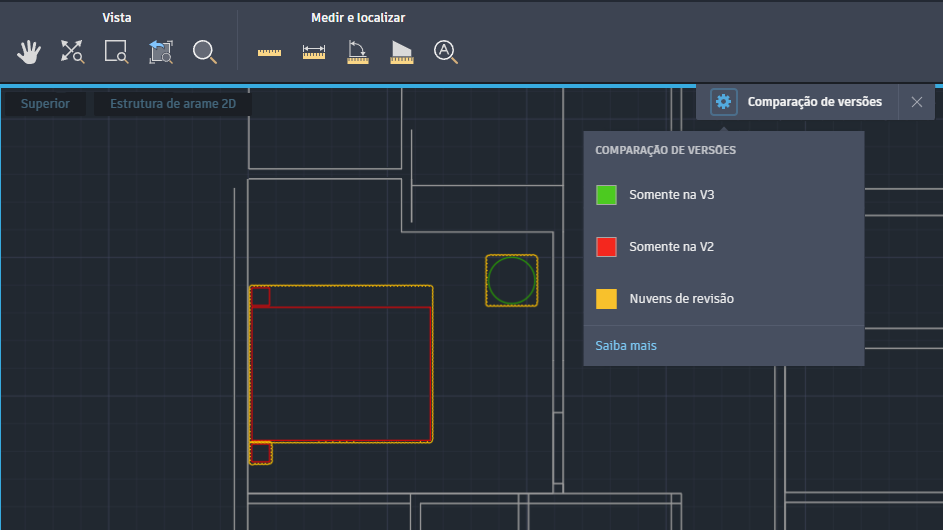

Compara uma versão especificada ou arquivo de desenho com o arquivo de desenho atual, destacando as diferenças com nuvens de cores e revisões.

Para comparar o desenho atual com outro arquivo de desenho

1. Na linha de comando, digite COMPARAR e pressione Enter. A caixa de diálogo Comparar é aberta.
2. Na lista de arquivos, escolha um desenho de comparação.

Para comparar o desenho atual com uma versão diferente

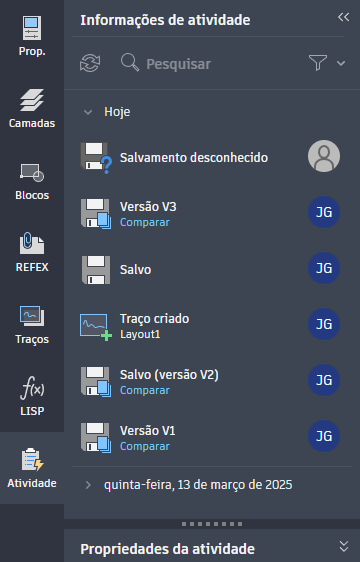

1. Na paleta Informações de atividade, abaixo da versão que você deseja usar como desenho de comparação, clique em Comparar.

Outras notas

• A comparação de desenhos usa a versão salva mais recentemente do desenho atual. Após iniciar o comando COMPARAR, se você tiver alterações não salvas, escolha se deseja salvar ou descartar as alterações.
• As ferramentas de edição são desativadas no modo Comparação de desenhos. Use os comandos Visualizar, Medir e Localizar.
