Comparar desenhos 2D

Abra versões diferentes do mesmo desenho ou dois desenhos diferentes para comparação.

As ferramentas de comparação 2D estão disponíveis para estes tipos de arquivos:

• PDF
• RVT
• DWG

Desenhos 2D

1. Abra um desenho 2D.

   Dica: Quando você estiver trabalhando com desenhos na pasta Plantas, também será possível ativar a caixa de seleção para dois desenhos diferentes e usar o comando Comparar no menu de contexto da barra de ferramentas.

2. Na barra de tarefas, na parte inferior da tela, clique em Comparar .

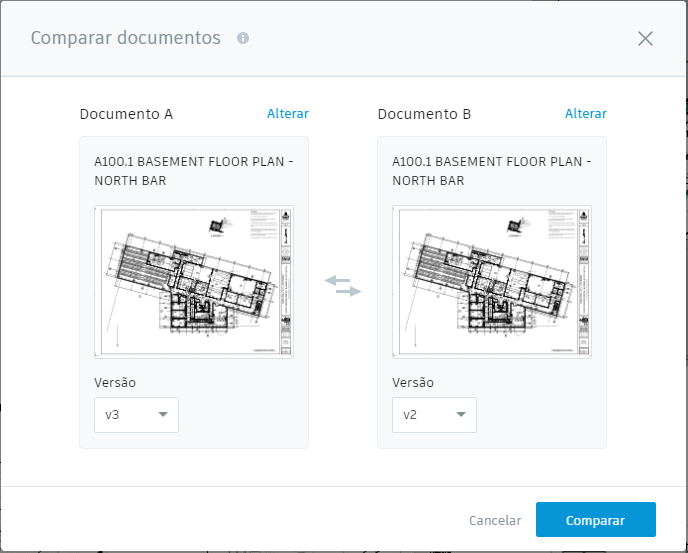

3. Utilize o menu suspenso da versão para selecionar uma versão diferente do mesmo documento ou clique em Alterar para selecionar outro documento.

4. Após a seleção dos dois documentos ou das versões, clique em Comparar.

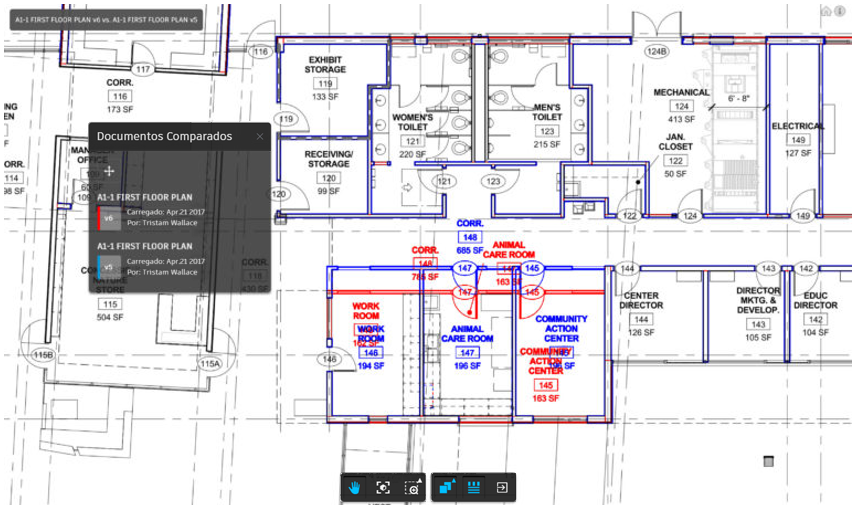

Por padrão, os desenhos são sobrepostos com as diferenças exibidas na cor vermelha e azul.

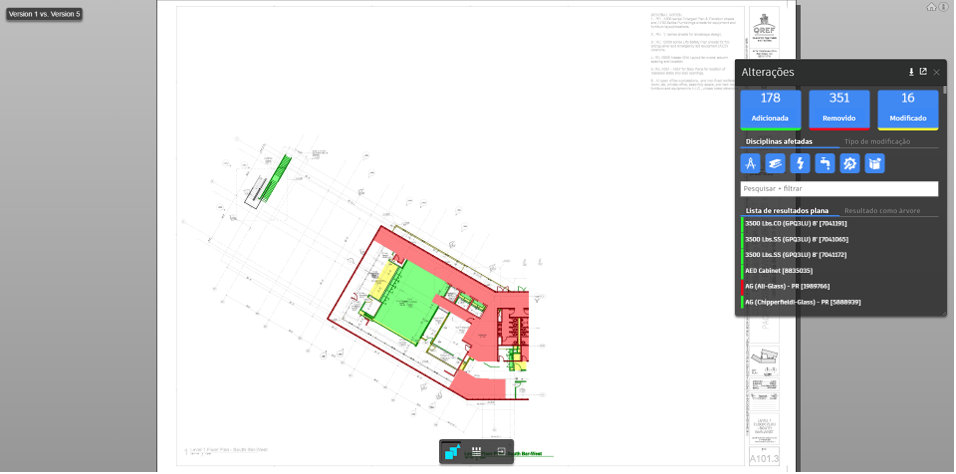

Ao comparar duas versões de um desenho RVT 2D, é possível identificar as informações em nível de objeto referentes ao que foi adicionado (verde), removido (vermelho) ou modificado (amarelo) entre as duas versões. A codificação de cores é exibida no modelo, bem como nos elementos nas caixas de diálogo Alterações e Informações. À medida que você seleciona itens na lista de alterações, a posição deles no desenho é realçada.

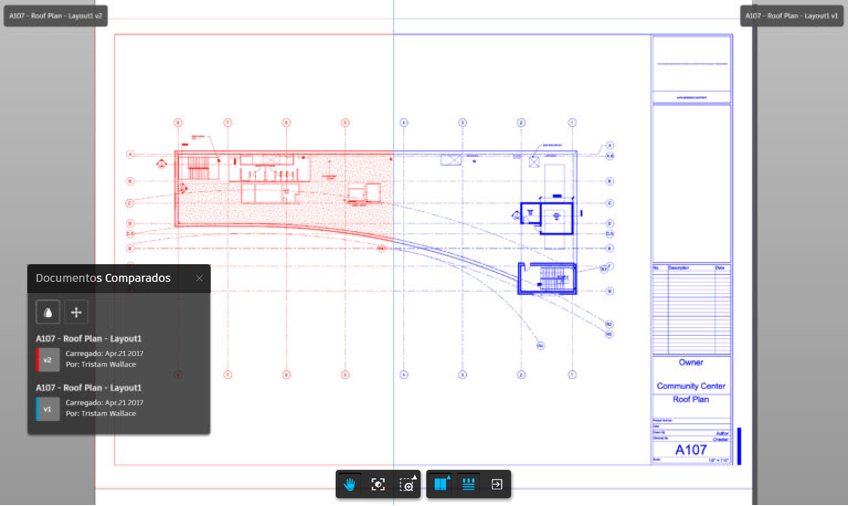

Comparar lado a lado

Conforme mencionado acima, o modo de vista padrão das comparações é Sobreposição. Para visualizar os dois desenhos lado a lado:

1. Na barra de tarefas, na parte inferior da tela, clique em Sobreposição .
2. No menu desdobrável, selecione Lado a lado .
3. Arraste a barra deslizante para a direita e para a esquerda para ver as diferenças entre os dois desenhos.

Comparar com sobreposição

O método de sobreposição é o método de comparação padrão, mas se você tiver alternado anteriormente para o modo lado a lado:

1. Na barra de ferramentas, na parte inferior da tela, clique em Lado a lado .
2. No menu desdobrável, selecione Sobreposição .
