Editar um componente externo no contexto

Saiba como editar um componente externo no contexto do projeto principal no Fusion.

1. Para inserir um componente externo em seu projeto, navegue até um componente no Painel de dados, clique com o botão direito do mouse e, em seguida, clique em Inserir no projeto atual.

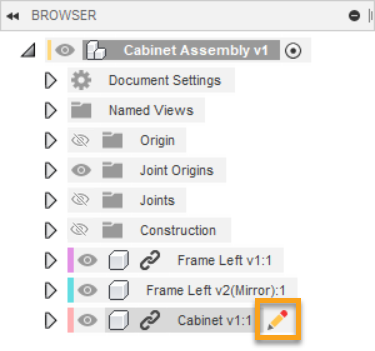

2. No Navegador, passe o mouse sobre o componente externo que deseja editar e clique no ícone Editar no local .



3. Opcional: no menu Editar no local ajuste a associatividade:

   • Associativa

   • Não associativo



4. Faça alterações não associativas no componente.

   • Edite esboços e outras operações diretamente.
   • Meça as distâncias em relação aos componentes inativos.

5. Para criar um Contexto de montagem, referencie geometria dos componentes inativos no projeto principal:

   • Arestas, faces e pontos

   • Cotas e restrições

   • Posição

   • Projeção

   • Extremidade

     Observação: Quando você faz referência à geometria de um componente inativo, uma pasta Contextos de montagem é criada no Navegador no nó do componente externo. Uma Context é criada nessa pasta, à qual você pode retornar e editar mais tarde.



6. No menu Editar no local, clique no ícone Concluir edição no local para retornar ao projeto principal.



7. Salve suas alterações.

O Contexto de montagem é criado dentro da Linha do tempo do projeto principal.
