Criar referências associativas em uma montagem

Saiba como usar os Objetos de referência ferramenta para criar referências associativas explícitas entre um componente externo e outros recursos de projeto em um montagem no Fusion.

Criar referências associativas

1. Abra uma montagem que contenha componentes externos.

2. No navegador, clique no ícone Editar no local ao lado de um componente externo.



3. Expanda o menu Editar no local na parte superior da tela.

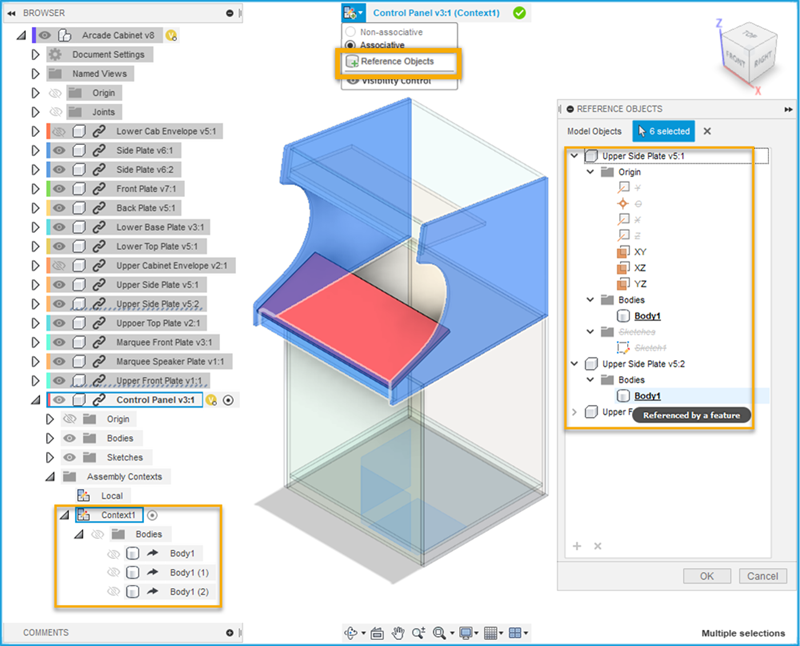

4. Selecione Objetos de referência.

   A caixa de diálogo Objetos de referência é exibida.

5. No Navegador ou no tela, selecione as figuras de modelagem às quais você deseja fazer referência no montagem:

   • Componentes

   • Corpos

   • Esboços

   • geometria de construção



6. Opcional: Na caixa de diálogo, selecione objetos, pastas ou componentes e, em seguida, clique no botão X para excluí-los.

7. Clique em OK.

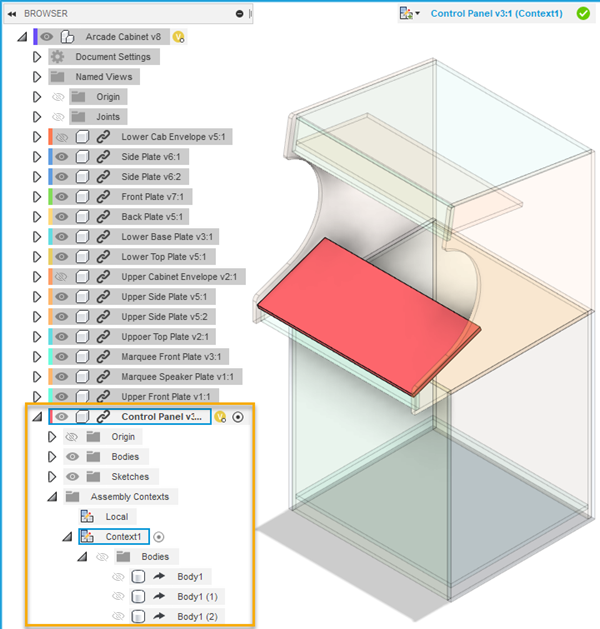

   No Navegador, os recursos de projeto selecionados são derivados em um Contexto de montagem.



8. No menu Editar no local, clique no ícone Concluir edição no local para retornar ao projeto principal.

9. Salve a montagem.

10. Clique com o botão direito do mouse no componente externo.

11. Selecione Abrir para abrir o projeto em sua própria guia de documento.

12. No Navegador, expanda a pasta Contextos de montagem.

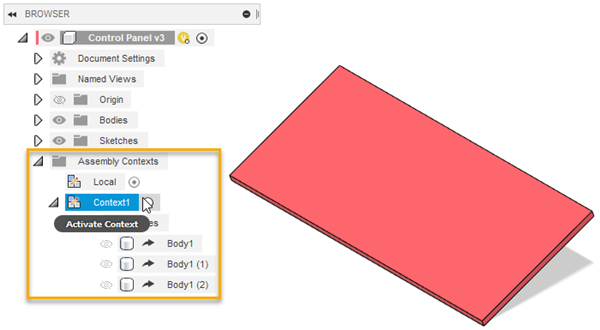

13. Junto ao Contexto de montagem, clique no botão de opção Ativar contexto para ativá-lo.



Os recursos de projeto referenciados com os Objetos de referência ferramenta são exibidos no contexto. Sua opacidade é reduzida. É possível fazer referência a qualquer um dos recursos de projeto à medida que você trabalha no componente externo.

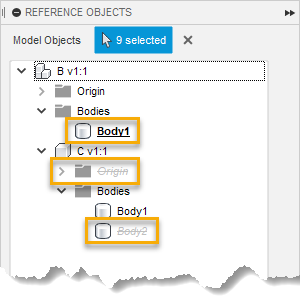

Quando você cria uma relação associativa entre geometria no componente externo e uma figura de modelagem referenciada, o objeto é exibido em negrito e sublinhado na caixa de diálogo Objetos de Referência. Quando você exclui uma operação de projeto, o objeto é exibido em tachado cinza.
