Referência de borda
No diálogo Borda, você pode editar as propriedades e a exibição da borda na folha atual no espaço de trabalho Desenho em Fusion.
Se você planeja reutilizar blocos de margens e carimbo, bordas, configurações de documento ou configurações de folha em vários desenhos, crie um modelo de desenho para poupar tempo e aplicar normas consistentes. Também é possível criar vistas de marcador de posição e tabelas de marcador de posição que geram automaticamente vistas de desenho e listas de peças do projeto referenciado ao usar o modelo para criar um novo desenho.

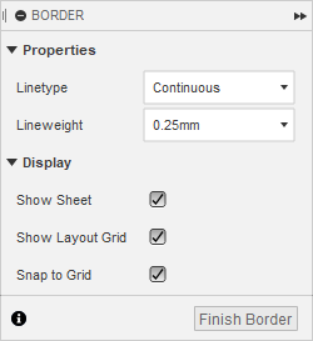

Acessar a caixa de diálogo Borda
Na folha atual, selecione a borda, clique com o botão direito do mouse, e então selecione Editar Borda, e o diálogo Borda é exibido.
Nota: Na barra de ferramentas, você também insere o ambiente contextual Borda.
Seção Propriedades
A seção Propriedades contém as configurações de Tipo de linha e Espessura de linha.
Clique na seta para recolher ou expandir esta seção.
Tipo de linha
Selecione um tipo de linha no menu suspenso para alterar o tipo de linha da geometria de borda nova ou selecionada.
|
 |
Espessura de linha
Selecione uma espessura de linha no menu suspenso para alterar a espessura de linha da geometria de borda nova ou selecionada.
|
 |
Exibição
A seção Exibir contém as configurações de Mostrar folha, Mostrar grade de layout e Snap à grade.
Clique na seta para recolher ou expandir esta seção.
Mostrar folha
Marque ou desmarque a caixa para exibir ou ocultar o limite da folha atual ao editar a borda.
Mostrar grade de layout
Marque ou desmarque a caixa para exibir ou ocultar a grade de layout na tela de criação à medida que você edita a borda.
Snap à Grade
Marque a caixa para efetuar o snap à grade de layout na tela de criação à medida que você edita a borda.
Concluir bloco de legenda
Clique no botão Concluir borda para finalizar a edição da borda e sair do ambiente contextual Borda.
