Criar um peça componente múltiplos

  1. Em um documento de biblioteca, clique em Novo componente ícone Novo componente e atribua um nome a ele.

  2. Para selecionar um símbolo da biblioteca atual, clique em Adicionar Adicionar ícone e clique em OK; para obter um de uma biblioteca diferente, clique em Novo símbolo Novo ícone de símbolo e, em seguida, em Importar.

  3. Selecione o símbolo de peça em uma biblioteca e, em seguida, OK. O símbolo é adicionado à biblioteca atual.

  4. Para voltar ao processo de criação de componentes, clique em Componentes e clique duas vezes na componente específica para selecioná-la.

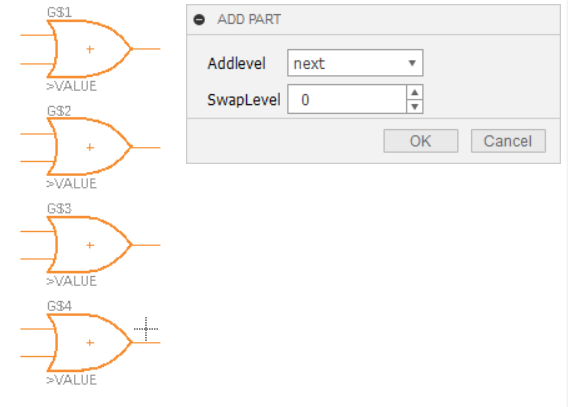

  5. Clique em Adicionar Adicionar ícone, selecione um símbolo recém-adicionado e cole várias instâncias. O exemplo abaixo usa comportas OR IC_Logic\7432. Observe como os números de símbolo aumentam a cada colagem (G$1, G$ 2 etc.) e a caixa de diálogo ADICIONAR com os campos Addlevel e SwapLevel que você pode usar para definir esses valores.

    Criar componente com várias comportas

  6. Clique em Concluído ou pressione Esc para parar de colar.

  7. Para adicionar um pacote e um perímetro ao componente, no Gerenciador de conteúdo painel clique com o botão direito do mouse e selecione Novo pacote ou Novo > Adicionar pacote local > Importar, para ir para uma biblioteca diferente.

    Adicionar pacote local

    Neste exemplo, adicionamos IC_Logic\DIL14. A pegada tem 14 almofadas, adequadas para acomodar os 12 pinos em nossos 4 portões OR. À medida que o adicionamos à biblioteca atual, devemos fornecer um nome para este pacote variante.

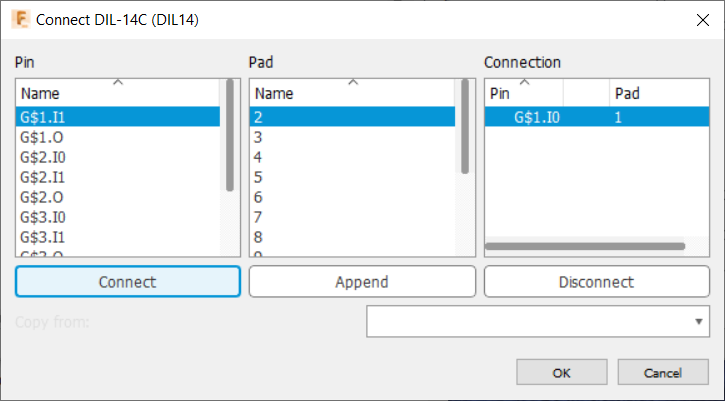

  8. Clique em Conectar para iniciar a atribuição de pinos às plataformas, com base em uma folha de especificações disponível, clicando em Conectar após cada atribuição.

    Adicionar pacote local

  9. Quando todas as conexões estiverem feitas, clique em OK.
