Colocar um componente no esquema

Os componentes são os blocos de construção do esquema e representam as peças físicas que serão usadas no circuito.

1. Na espaço de trabalho Eletrônicos, na barra de ferramentas Documento esquemático, clique em Inserir > ícone Adicionar para exibir o painel persistente Inserir componentes à direita do tela.

   Todos os componentes disponíveis em todas as bibliotecas ativas são listados no painel Inserir componentes.

2. Opcionalmente, na parte superior do painel Inserir componentes use o menu suspenso para alternar de todas as bibliotecas ativas para exibir somente os componentes já usados neste projeto.

   Observação: Se você deseja incluir bibliotecas adicionais, clique em Abrir gerenciador de biblioteca para localizá-las e ativá-las.

3. Filtre a lista para reduzir o número de componentes exibidos.

   Por exemplo, digite "resistor" na caixa de pesquisa para mostrar somente resistores.

4. No painel Inserir componentes, clique duas vezes no componente que deseja adicionar para abrir a caixa de diálogo Adicionar.

   Observação: A origem da folha esquemática é indicada por uma cruz estacionária na tela.



5. Na caixa de diálogo Adicionar, se necessário, altere o orientação do componente antes de inseri-lo.

6. No tela, passe o mouse sobre o local onde deseja colocar a componente.

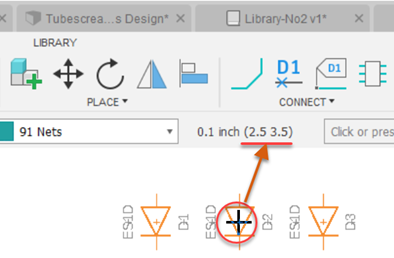

   Observação: O barra de ferramentas mostra as coordenadas do ponteiro do mouse.



7. Clique no tela para inserir o componente.

8. Continue clicando para inserir mais cópias do mesmo componente.

9. Continue escolhendo e inserindo outros componentes, como resistores, capacitores, temporizadores 555, LEDs, para concluir componente colocação neste esquema.

10. Quando terminar de inserir componentes, clique em Concluído para fechar a caixa de diálogo Adicionar.
