Painel Inserir componentes
O painel Inserir componentes fica à direita do tela e fornece acesso às bibliotecas componente. É possível pesquisar nas bibliotecas, alterar as configurações de filtro para refinar as pesquisas e revisar componente detalhes, incluindo atributos, esquemas, perímetro e modelos 3D. Também é possível abrir o Gerenciador de biblioteca diretamente no painel.
O painel Inserir componentes está disponível quando você está trabalhando em:
- Esquemas
- Documentos PCB 2D

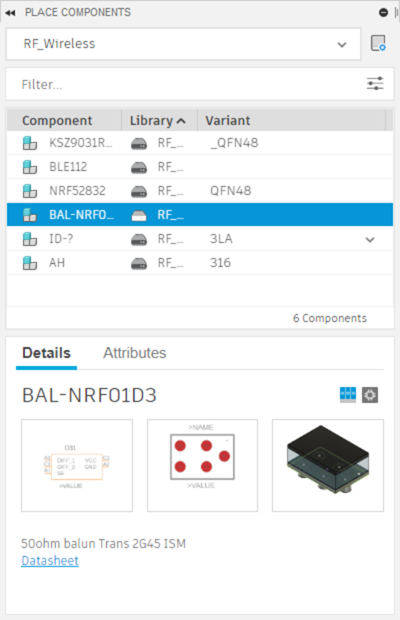

Quando um componente é selecionado, a seção inferior do painel exibe duas guias: Detalhes e Atributos.
A guia Detalhes exibirá imagens em miniatura do componente esquema, do perímetro e do modelo 3D, se for incluído.
A guia Atributos contém uma lista dos atributos do componente selecionado e, se os conjuntos de atributos (anteriormente chamados de tecnologias) tiverem sido definidos anteriormente, será possível alternar entre eles.
