Gerar um pacote 3D

Faça isso depois de clicar em Novo pacote no barra de ferramentas Criar biblioteca para abrir o barra de ferramentas sólido.

1. Na barra de ferramentas Sólido, clique no ícone Gerador de pacotes .

2. No painel Gerador de pacotes, navegue pela lista alfabética de pacotes de amostra e selecione um para trabalhar. Neste exemplo, escolhemos SOIC, SOP.

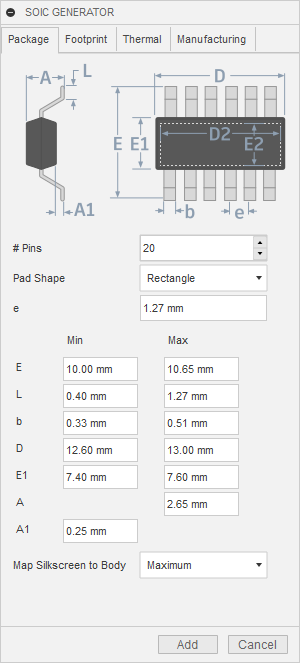

   O painel de especificações é aberto, mostrando os detalhes para o componente.



   Observe as guias que fornecem detalhes de pacote, perímetro, térmicos e de fabricação.

3. No painel de especificações, é possível ajustar as dimensões e outros detalhes, com base em seus requisitos. Para este exemplo, altere o número de pinos (# pinos) para 16.

4. Clique em Atualizar para ver as alterações no 3D componente.

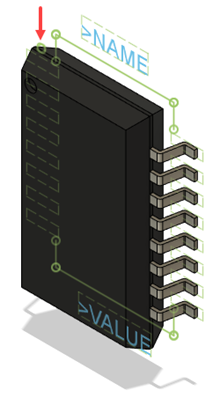

   Observe os contornos verdes pontilhados das plataformas e outros detalhes de perímetro, incluindo legendas de atributo e o contorno componente. O círculo duplo, marcado aqui com uma seta vermelha, identifica pino 1, que é usado para orientar corretamente o componente no quadro.
