Curvas quase estáticas com diferentes taxas de deslocamento
As duas curvas mostradas na Figura 1 têm um número diferente de etapas E definem diferentes taxas de deslocamento. Apesar da forma aparente das curvas, a Figura 1(a) prescreve uma taxa mais rápida de deslocamento na primeira etapa.
A curva na Figura 1(a) define uma transição em
- passo 1 de 0 a 0,5 multiplicador do deslocamento completo.
Enquanto isso, a curva definida na Figura 1(b) define uma transição
- passo 1 de 0 a 0,25 multiplicador do deslocamento completo.
O resultado é que, após a etapa 1, o corpo esquerdo tem uma deflexão maior do que o corpo direito.
 |
 |

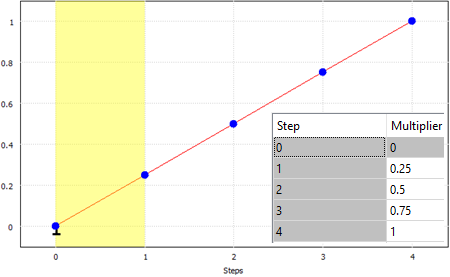

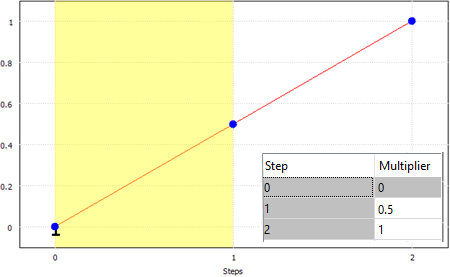

| Figura 1(a) Curva multiplicadora de 2 etapas. Na realidade, o segundo passo é alongado para coincidir com 1(b) | Figura 1(b) Curva multiplicadora de 4 etapas. Esta curva controla a forma da curva em 1(a) |
A curva na Figura 1(a) define então uma deflexão linear do multiplicador 0.5 para a deflexão completa sobre o resto da duração.
A curva na Figura 1(b) também define uma transição linear para a deflexão completa sobre o resto da duração, mas está começando a partir do multiplicador 0.25 da deflexão completa.
Como as curvas terminam no mesmo ponto, o resultado é que a deflexão no corpo esquerdo é maior na primeira etapa, mas a velocidade da deflexão subsequente é maior no corpo direito para que possam terminar com a mesma deflexão ao mesmo tempo.
 |

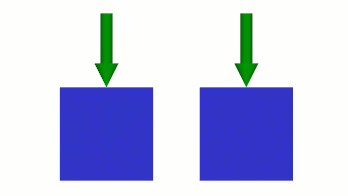

Figura 2 Curvas com diferentes etapas, definindo diferentes taxas de deslocamento.
