Atividade 1: Criar um novo estudo de otimização de forma

Nesta atividade, você

• Criar o estudo Estudo 1 - Otimização da forma

• Selecione as unidades para a simulação.

  Nota: As unidades de simulação são independentes das unidades especificadas no espaço de trabalho Projeto.

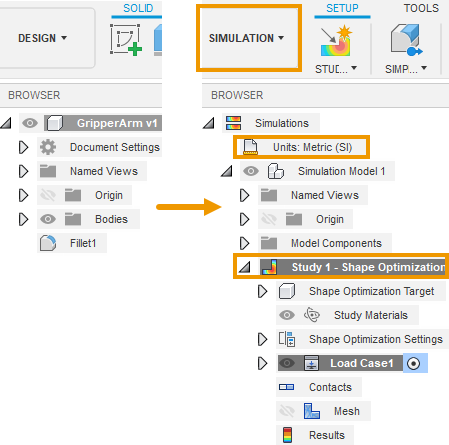

  Navegador quando o modelo é importado pela primeira vez (esquerda). Navegador após criar um novo estudo de Otimização de forma (direita).

Pré-requisitos

• Fusion é iniciado.
• Localização do arquivo de dados: Amostras > Treinamento básico > 11-Simulação > GripperArm.

Passos

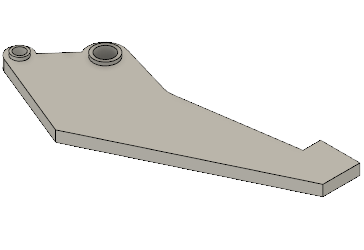

1. Abra o modelo de forma inicial, GripperArm na direção Z acima, na pasta Basic Training no painel de dados.

   1. Se o Painel de dados não estiver exibido no momento, clique no Mostrar painel de dados na parte superior da tela.
   2. O nível superior (vista inicial) do Painel de dados é dividido em duas subseções: TODOS OS PROJETOS e AMOSTRAS. Role para baixo até alcançar AMOSTRAS.
   3. Clique duas vezes na pasta Basic Training para abri-la.
   4. Clique duas vezes na pasta 11 - Simulação para abri-la.
   5. Clique duas vezes no modelo GripperArm para abri-lo na tela.

      Observação: O modelo de amostra é de somente leitura, portanto, você deve salvar uma cópia dele em um projeto pessoal.





2. Identifique um projeto pessoal no qual salvar os modelos de forma inicial.

   1. Clique no ícone Arquivo > Salvar como.
   2. Insira um nome, como GripperArm, no campo Nome.
   3. Expanda o botão de seta ao lado do campo Localização.
   4. Localize e clique em um projeto existente ou clique em Novo projeto para iniciar um novo projeto.

3. Identifique ou crie uma pasta na qual salvar os modelos de forma inicial.

   1. Clique duas vezes em uma pasta no projeto para selecioná-la ou crie uma nova pasta.
   2. Para criar uma nova pasta, clique em Nova pasta.
   3. Digite um nome, como GripperArm para a pasta.
   4. Pressione Enter.
   5. Clique duas vezes na pasta para torná-la o local de salvamento do arquivo atual.
   6. Clique em Salvar

4. Selecione Otimização da forma como o novo estudo de simulação.

   1. Clique no menu suspenso Alterar área de trabalho na extremidade superior esquerda da barra de ferramentas e selecione Simulação.


   2. Na caixa de diálogo Novos estudos, selecione Otimização da forma.
   3. Clique em Criar estudo para fechar o diálogo Novo estudo e criar o novo estudo.

5. Altere o sistema de unidades padrão para Métrico (SI).

   1. No navegador, passe o cursor do mouse sobre o Unidades e, a seguir, clique no Editar.
   2. Na caixa de diálogo Configurações de unidades, selecione Métrico (SI) na lista suspensa Conjunto de unidades padrão.
   3. Clique OK para aceitar a alteração e fechar o diálogo.

Resumo da atividade 1

Nesta atividade, você

• Criou o estudo Estudo 1 - Otimização da forma
• Selecione as unidades para a simulação.
