Exibe cores que refletem o status restringido de corpos/peças em seu modelo.

As restrições e os contatos definem os graus de liberdade aos quais cada peça de um modelo está sujeita. A Vista de grau de liberdade deve ser utilizada ao definir ou modificar restrições e contatos para ter uma vista simples do progresso.

Vermelho -

A cor vermelha indica que um corpo não está restringido (livre em todos os graus de liberdade).

Amarelo -

A cor amarela indica que o corpo está parcialmente restringido (ainda contém alguns graus de liberdade).

Cyan -

A cor ciano indica um modelo potencialmente totalmente restringido (depende de outras condições).

Verde -

A cor verde indica um modelo totalmente restringido sem graus de liberdade.

Exibir estado do modelo com base em graus de liberdade

1. No menu suspenso Exibir, selecione Vista de grau de liberdade.
2. Para retornar à Vista do modelo exibindo as cores do material, clique em Vista do modelo na seção EXIBIR da faixa de opções ou no menu de contexto. Ou clique em Fechar na caixa de diálogo Graus de liberdade.

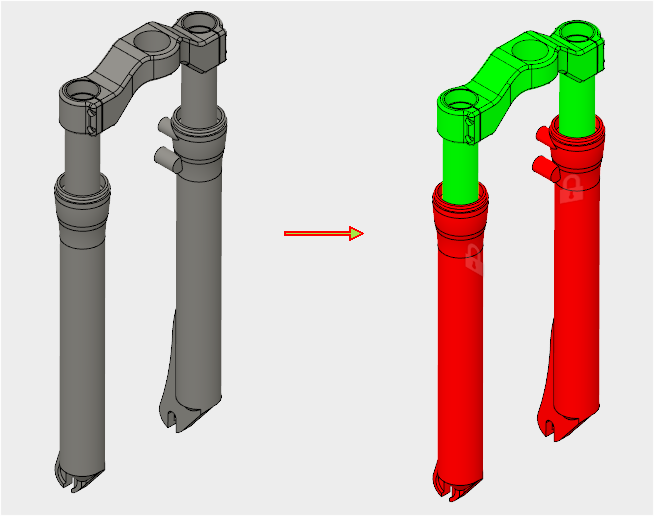

A análise mostrada abaixo tem duas partes vermelhas indicando que a simulação não está totalmente restringida. em alguns casos, isso pode ser bom no caso do quadro da bicicleta mostrado abaixo. Os contatos e cargas podem completar as restrições, dependendo da simulação.
