Resultado da temperatura do ar

O resultado da Temperatura do ar mostra a temperatura do ar ao redor de todos os componentes no gabinete do modelo.

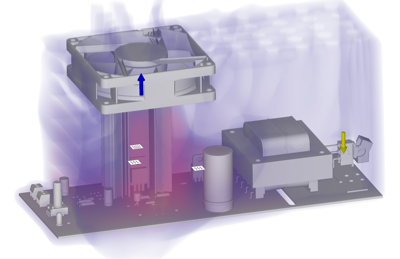

Figura 1* mostrando a distribuição da temperatura do ar em um gabinete de fonte de alimentação com três reguladores de voltagem ativos, resfriados por dois dissipadores de calor e um ventilador*.

Elementos que devem ser pesquisados

Ao visualizar o resultado da Temperatura do ar, observe o seguinte:

• Pontos de calor, mostrando onde o calor precisa ser removido
• Áreas onde o ar quente está se acumulando, indicando que o gerenciamento térmico precisa ser otimizado
• A distribuição da temperatura do ar ao longo do caminho do fluxo de fluido para assegurar que o ar quente não flua sobre componentes sensíveis à temperatura.

Uso deste resultado

O resultado da Temperatura do ar utiliza uma faixa de cores para indicar a região da menor temperatura em azul, para a região da maior temperatura em amarelo. A temperatura máxima que o ar alcança é indicada na legenda.

• Tente reduzir a temperatura do ar em torno dos componentes sensíveis ao calor abaixo dos limites de temperatura máxima

• Considere o caminho do fluxo de fluidos e a posição dos componentes de gerenciamento térmico para que o ar seja afastado dos componentes sensíveis ao calor

• Mova os controles deslizantes Faixa de interesse à esquerda da barra de legenda, e os controles deslizantes Limite à direita para restringir seu foco, e tornar o contraste de cor mais visível.

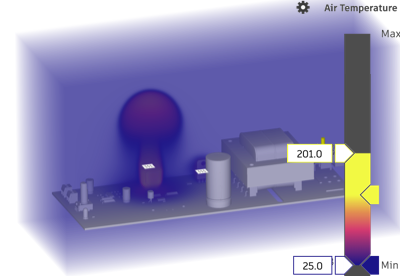

  *Imagem mostrando o ar quente acumulando em torno de um regulador de voltagem de 50 W sem dissipador de calor ou ventilador.

• Oculte um componente na placa, por exemplo, se estiver mascarando um componente de maior interesse, alternando sua visibilidade do na pasta Componentes do modelo.

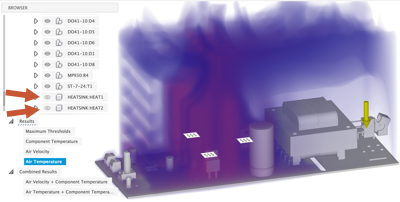

  Imagem mostrando a temperatura do ar em torno dos dissipadores de calor, com os dissipadores de calor reais ocultos para que os reguladores fiquem visíveis.

• Utilize Apalpadores de superfície, Apalpadores de ponto, e Planos de corte para inspecionar o resultado cuidadosamente.

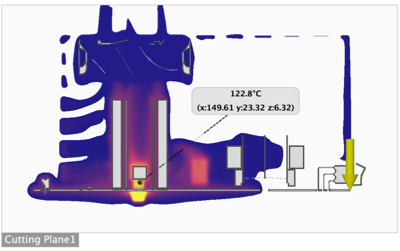

  Imagem com um plano de corte mostrando a temperatura do ar nos reguladores, e um apalpador de ponto mostrando a temperatura em uma determinada localização.

Próximas Etapas

Para solucionar os possíveis problemas destacados pelo resultado de Temperatura do ar, é possível:

• Trocar componentes da placa por diferentes que possam tolerar temperaturas mais altas
• Selecione um componente que atenda aos requisitos de desempenho, mas que exija uma carga de calor interno inferior
• Alterar as dimensões ou o material usado no dissipador de calor
• Adicione um ventilador, se não houver um
• Alterar a localização do ventilador para mover o caminho do fluxo de fluido para longe dos componentes sensíveis ao calor
• Inverta a direção de sopro do ventilador.
