Resultado da velocidade do ar

O resultado da Velocidade do ar mostra o movimento do ar ao redor dos componentes no gabinete do modelo.

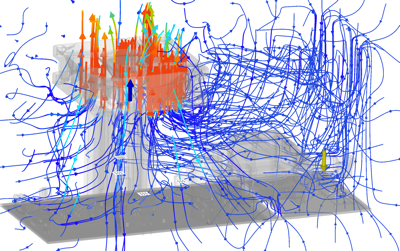

Figura 1 Visualização de linhas de fluxo mostrando a velocidade e a direção do fluxo de ar.

Elementos que devem ser pesquisados

Ao visualizar o resultado da Velocidade do ar, observe o seguinte:

• A direção do fluxo de ar, para assegurar que o ar quente não esteja sendo soprado sobre componentes sensíveis
• Áreas de baixa velocidade do ar, mostrando onde o ar pode estar estagnado
• Grandes diferenciais na velocidade do ar que podem sugerir que o ar não está atingindo todas as áreas o suficiente.

Uso deste resultado

• Mova os controles deslizantes Faixa de interesse à esquerda da barra de legenda, e os controles deslizantes Limite à direita para restringir seu foco, e tornar o contraste de cor mais visível.

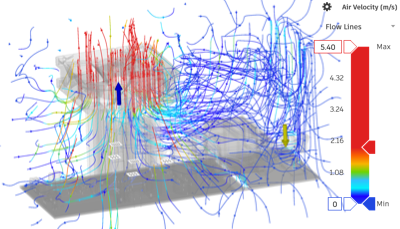

  Figura 2 mostrando mais granularidade de cor na velocidade do ar em torno do ventilador.

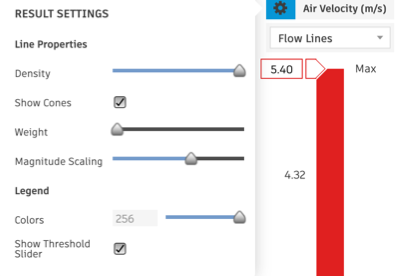

• Altere a aparência das linhas de fluxo, com as opções de Configurações de resultado acima da barra de legenda.

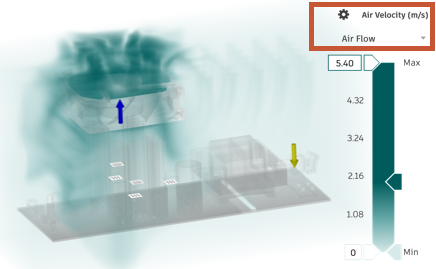

• Use o comutador de visualização de resultados, acima da barra de legendas, e alterne para a visualização Fluxo de ar para obter uma impressão do movimento do volume de ar.

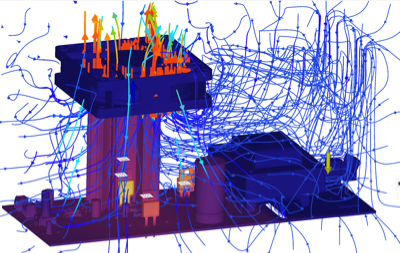

• No navegador, alterne para o resultado combinado Velocidade do ar + Temperatura do componente para como eles podem afetar um ao outro.

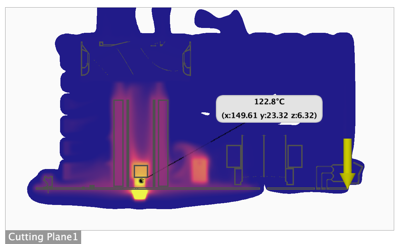

• Utilize Apalpadores de superfície, Apalpadores de ponto, e Planos de corte para inspecionar o resultado cuidadosamente.



Próximas Etapas

Para solucionar os possíveis problemas realçados pelo resultado da Velocidade do ar, é possível:

• Trocar componentes da placa por diferentes que possam tolerar temperaturas mais altas
• Selecione um componente que atenda aos requisitos de desempenho, mas que exija uma carga de calor interno inferior
• Alterar as dimensões ou o material usado no dissipador de calor
• Adicione um ventilador, se não houver um
• Alterar a localização do ventilador para mover o caminho do fluxo de fluido para longe dos componentes sensíveis ao calor
• Inverta a direção de sopro do ventilador.
