Layouts de janela em comparação

O ambiente contextual Comparar permite inspecionar os resultados de dentro do projeto ativo:

• resultados diferentes no mesmo estudo, por exemplo, tensão e deslocamento em um único estudo.
• o mesmo tipo de resultado em diferentes estudos do mesmo tipo de estudo, por exemplo, pressão de diferentes estudos de tensão estática
• diferentes resultados de diferentes tipos de estudo, por exemplo, deformação estrutural e tensão estática.

É possível visualizar até quatro (4) resultados ao mesmo tempo e escolher entre vários layouts diferentes:

• Duas vistas horizontais

• Duas vistas verticais

• Uma vista vertical e duas vistas horizontais

• Uma vista horizontal e duas vistas verticais

• Quatro vistas

• Uma vista horizontal e três vistas verticais

• Um vertical e três horizontal

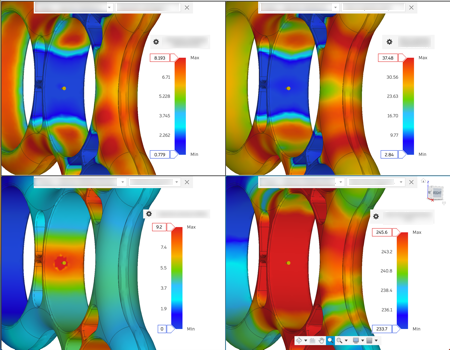

  Figura 1. Quatro vistas
