Resultado da temperatura do componente

O resultado da Temperatura do componente mostra a temperatura de todos os componentes no modelo de simulação, sob as condições ativas definidas na configuração do estudo.

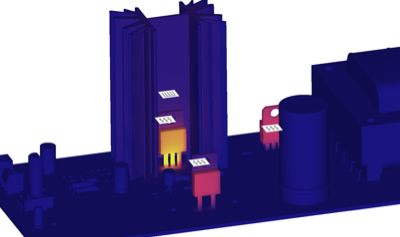

Figura 1 Resultado da temperatura do componente com cores que refletem temperaturas entre 95C e 180C.

Elementos que devem ser pesquisados

Ao visualizar o resultado da Temperatura do componente, observe o seguinte:

• Componentes que excedem o limite máximo de temperatura e podem requerer uma estratégia de gerenciamento térmico
• Componentes que estão próximos ao seu limite de temperatura máxima e podem ser sensíveis à temperatura dos componentes próximos
• A temperatura do dissipador de calor e se ele pode ser mais eficaz usando um material diferente
• Um componente cuja temperatura está muito abaixo da temperatura esperada, possivelmente devido a um problema de modelagem, como contato.

Uso deste resultado

O resultado da Temperatura do componente utiliza uma faixa de cores para indicar a região da menor temperatura em azul, para a região da maior temperatura em amarelo. A temperatura máxima que o componente atinge é indicada pelas cores na legenda. Utilize o resultado de Temperatura do componente em conjunto com o resultado de Temperatura do ar.

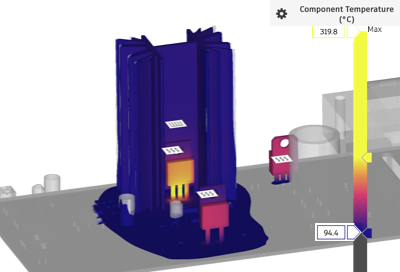

• Mova os controles deslizantes Faixa de interesse à esquerda da barra de legenda, e os controles deslizantes Limite à direita para restringir seu foco, e tornar o contraste de cor mais visível.

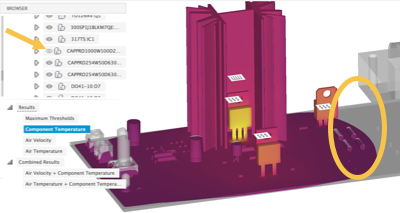

• Oculte um componente na placa, por exemplo, se estiver mascarando um componente de maior interesse, alternando sua visibilidade do na pasta Componentes do modelo.

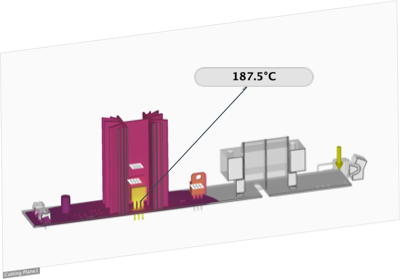

• Utilize Apalpadores de superfície, Apalpadores de ponto, e Planos de corte para inspecionar o resultado cuidadosamente.



• Considere o caminho do fluxo de fluidos e a posição dos componentes de gerenciamento térmico para que o ar seja afastado dos componentes sensíveis ao calor

• Tente reduzir a temperatura do ar em torno de componentes sensíveis ao calor abaixo de seus limites de temperatura máxima.

Próximas Etapas

Para solucionar os possíveis problemas destacados pelo resultado de Temperatura do componente, é possível:

• Trocar componentes da placa por diferentes que possam tolerar temperaturas mais altas
• Selecione um componente que atenda aos requisitos de desempenho, mas que exija uma carga de calor interno inferior
• Alterar as dimensões ou o material usado no dissipador de calor
• Adicione um ventilador, se não houver um
• Alterar a localização do ventilador para mover o caminho do fluxo de fluido para longe dos componentes sensíveis ao calor
• Inverta a direção de sopro do ventilador.
