Criar uma região preservada

A ferramenta Preservar região permite ocultar determinadas regiões do seu modelo da análise de Otimização da forma.

  1. Na guia Setup, selecione preservar ícone de região (Otimização de Forma > Preservar Região).
  2. Selecione um componente de geometria (aresta ou face). O centroide da região preservada é inicialmente localizado onde você clica no cursor.
  3. Selecione a Forma do limite apropriada. Fusioninicialmente preenche o campo Forma do limite com base na geometria selecionada.
  4. Ajuste o Deslocamento do centroide e o Tamanho do limite conforme necessário. Para uma Caixa, você pode ajustar as dimensões X, Y e Z da região preservada. Para um Cilindro, você pode ajustar a altura e o raio do cilindro. Para uma Esfera, é possível ajustar o raio.
  5. Se você selecionar um Cilindro para a Forma do limite, selecione Eixo X, Eixo Y, Eixo Z ou Alinhado como a Direção da forma. Alterne através da lista de direções para entender como cada opção varia o alinhamento do cilindro.

Nota: Além de ajustar os campos diretamente na caixa de diálogo Preservar região, é possível arrastar os glifos de exibição para ajustar o tamanho e a posição da região preservada.

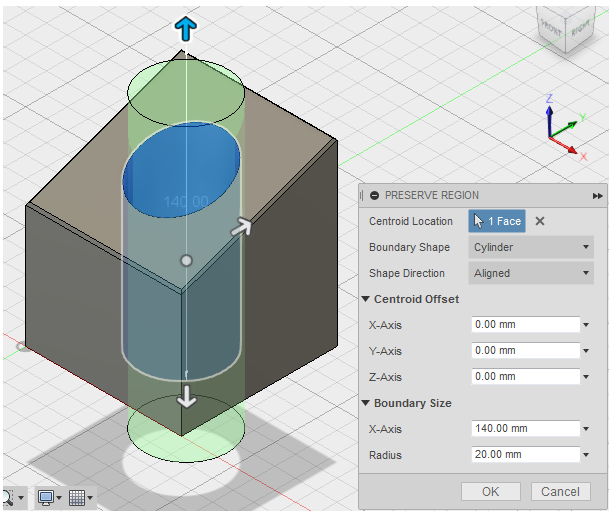

caixa de diálogo preservar região - com exemplo
