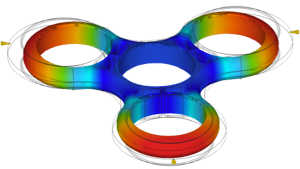

O resultado de Deflexão (todos os efeitos) combina efeitos de refrigeração diferencial, contração diferencial e orientação para mostrar a deformação da peça final.

Deformação

A deformação é definida como uma alteração na forma comparada com o projeto do modelo. Todas as peças moldadas em plástico são distorcidas, portanto o objetivo é reduzir a deformação para atender à tolerância de deformação do projeto. Quando várias análises de desvio são executadas, a forma da deformação pode ser alterada quando as entradas são alteradas, como geometria, material, localização de injeção e condições de processamento.

Elementos que devem ser pesquisados

Ao visualizar o resultado de Deflexão (todos os efeitos), observe o seguinte:

• A extensão em que a peça é desviada, como indicado pela cor vermelha
• A localização da deflexão. A deflexão em algumas áreas pode ser menos preocupante do que em outras.

Uso deste resultado

O resultado de Deflexão (todos os efeitos) mostra a deformação total prevista da peça, medida com um plano de Melhor Ajuste. Para interpretar corretamente os resultados da deflexão, é preciso considerar:

• Como a peça será usada.
• Como a peça é montada com outros componentes.

Algumas peças podem ter uma superfície de montagem ou uma superfície de vedação que deve ser plana dentro de alguma tolerância. Outras peças têm várias operações de montagem, como ajustes de snap ou ressaltos de parafuso, que devem ser ajustadas a outras peças. Muitas peças têm várias cotas ou tolerâncias geométricas que devem ser cumpridas.

Se os valores de deflexão forem pequenos, amplie a exibição das deflexões usando a ferramenta Ampliação nas Configurações de resultado junto à legenda.

Próximas etapas

As seguintes opções podem ser utilizadas para reduzir a deflexão:

• Mover pontos de injeção para criar um padrão de preenchimento equilibrado
• Editar o modelo de simulação para tornar as espessuras de parede mais uniformes
• Selecione um material no banco de dados com uma contração nominal média menor. Os materiais com classificação dourada para deformação têm dados de propriedades de material mais completos.
• Alterar a temperatura de fusão
• Alterar o tempo de injeção
• Edite o modelo de simulação para aumentar a espessura da parede.
