Pontos de injeção

O comando Localizações de injeção permite definir as localizações onde o polímero é injetado na peça. Isso permite simular o padrão de fluxo dentro da cavidade do molde.

Para moldar a melhor peça possível, é preciso identificar os pontos de injeção ideais. Isso criará um padrão de preenchimento equilibrado permitindo que as extremidades do molde sejam preenchidas ao mesmo tempo e sob a mesma pressão. Também é preciso selecionar o número de pontos de injeção necessários e suas posições para que a contração volumétrica no final do fluxo esteja próxima do valor do projeto.

Coloque um ponto de injeção no corpo que minimize a distância que o polímero deve percorrer. Idealmente, injete em uma seção mais espessa e mire para um preenchimento equilibrado. Para peças maiores, é possível adicionar várias localizações.

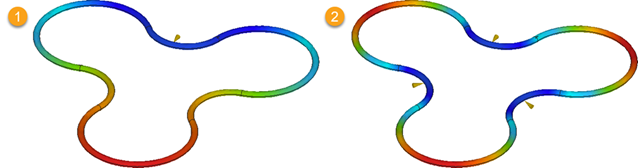

Preencher os resultados da animação: (1) Uma localização; (2) Múltiplas localizações.

Evite faces que devem estar livres de mazelas. As faces identificadas como faces estéticas são realçadas em verde para ajudar a evitá-las.
