Materiais em um estudo de simulação de moldagem por injeção
A seleção de materiais é importante para a precisão geral da simulação. É fundamental representar corretamente as propriedades físicas no modelo de simulação. Em muitos projetos, no entanto, a escolha dos materiais faz parte do processo de design. Você pode criar vários estudos com base no mesmo modelo de projeto, mas atribuir materiais diferentes para cada estudo.
"O comando Materiais de estudo
abre o banco de dados de materiais, onde é possível selecionar o polímero apropriado para o estudo." O uso final da peça pode ajudar a determinar o polímero mais adequado para uma determinada aplicação. O banco de dados pesquisável contém informações sobre as propriedades de mais de 10.000 tipos e graus diferentes de polímeros.
O polímero usado para moldar a peça é o componente chave do processo de moldagem por injeção. As propriedades do material podem afetar a precisão da simulação. É importante selecionar um material que corresponda ao material real o mais próximo possível.
Diferentes graus do mesmo material podem ter propriedades diferentes, e a seleção de uma nota incorreta para um estudo afeta a qualidade dos resultados, particularmente para características críticas.

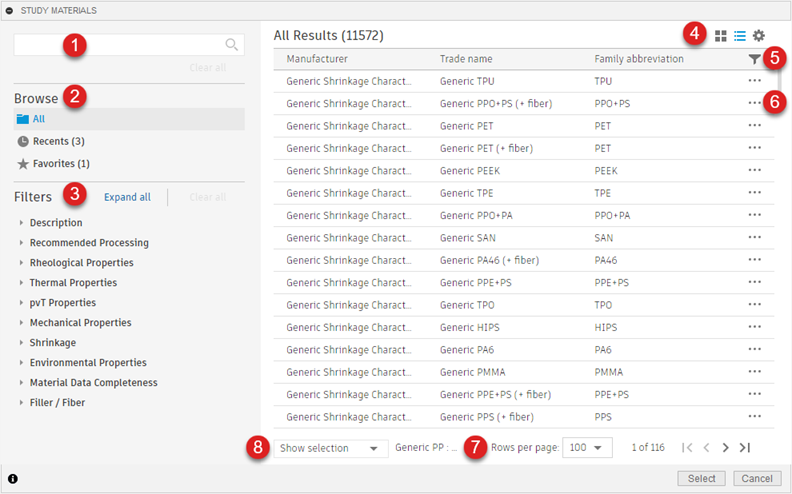

As ferramentas disponíveis na caixa de diálogo Materiais de estudo.
- Caixa de pesquisa - pesquisa materiais usando um ou mais dos seguintes critérios: Nome ** fabricante, **Nome comercial, Abreviatura da família ou Nome da família.
- Procurar - permite exibir rapidamente os dados dos materiais selecionados recentemente ou favoritos.
- Filtros - permitem pesquisar materiais que atendam a requisitos específicos em termos de propriedades ou processamento.
- Aqui você pode selecionar a exibição de grade ou lista de materiais e redefinir todas as configurações, incluindo filtros, visualizados recentemente e materiais favoritos.
- Aqui é possível personalizar a lista de colunas por página.
- Na vista em lista, clique em
para abrir o menu a partir do qual é possível visualizar as propriedades do material, adicionar aos favoritos e definir como materiais padrão. - Aqui é possível personalizar a lista de linhas por página.
- Aqui é possível alternar entre o material padrão e o material de estudo.
