Domínio de fluidos em resfriamento eletrônico

Quando você alterna para o espaço de trabalho Simulation e seleciona um estudo de resfriamento eletrônico, o software cria automaticamente para você o domínio de fluidos que representa o ar, dentro e ao redor do modelo e de suas peças. O ambiente externo permite que ocorra convecção natural em torno do dispositivo e para o fluxo livre de ar para resfriamento adequado.

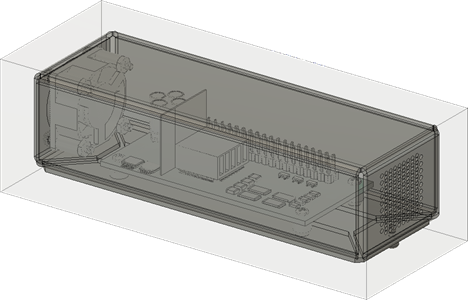

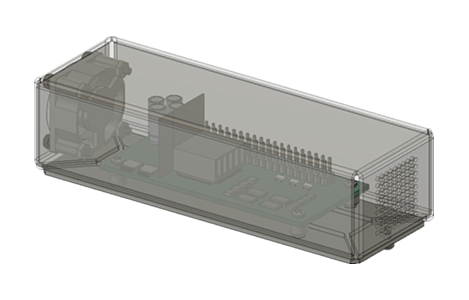

Gabinete eletrônico, conforme modelado	Gabinete eletrônico com domínio de fluidos adicionado

Observação: Se você acha que o domínio do fluido deve ser maior, modele alguns componentes extras, externos ao modelo, para aumentar o tamanho do domínio do fluido.

Condições de ambiente padrão

Material fluido (ar) com densidade variável, propriedades de ar a 20°C:
- densidade = 1.205 kg/m3
- calor específico = 1005 J/(kg. K)
- condutividade térmica = 0.02587 W/(m. K)
- viscosity = 1.8208e-05 kg/(m⋅s)
A gravidade está ATIVADA por padrão e é necessária para a análise de convecção natural
A temperatura ambiente/ambiente é de 25°C por padrão
As condições de limite definidas nas superfícies externas do domínio do fluido permitem que o fluido entre e escape do modelo. As condições de limite definidas na superfície externa são as seguintes:
- Pressão = 0 Pa
- Temperatura = temperatura ambiente/ambiente.
Se as origens de fluxo (ventiladores) estiverem definidas, a análise de convecção forçada será executada
Os efeitos de flutuabilidade são levados em conta na análise de convecção forçada.
