Cargas de momento no espaço de trabalho Simulação

Uma Carga momentânea é uma carga torcida que tenta rotacionar um corpo perpendicular ao eixo rotacional designado, para simular os efeitos de um torque no seu modelo. A Carga momentânea está localizada diretamente em uma face do modelo. A Carga de momento remota está localizada em um ponto no espaço, em vez de no modelo.

Os resultados obtidos com cargas de momento são os mesmos, independentemente de onde a carga de momento esteja localizada, como mostrado pela tensão de Von Mises resulta na Figura 1. Utilize uma Carga de momento remota quando desejar ser capaz de visualizar a carga de momento.

Tipos de estudo que oferecem esta opção de carga
Estudo de tensão térmica	Estudo de tensão estática
Estudo de frequências modais	Estudo de flambagem estrutural
Estudo de otimização de forma	Estudo de tensão estática não linear

Efeito da localização do momento

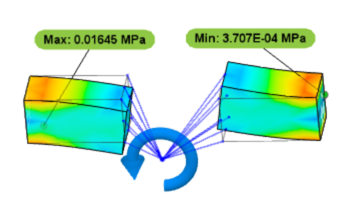

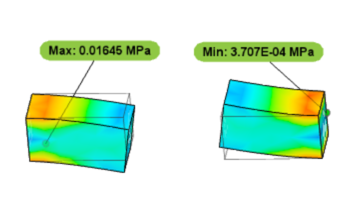

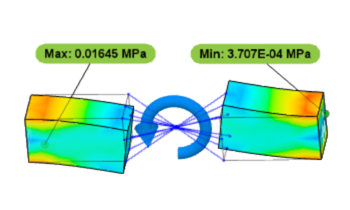

(a) Resultado da tensão de Von Mises com uma carga de momento aplicada às duas faces internas	(b) Resultado da tensão de Von Mises com uma carga momentânea remota aplicada à duas faces internas a partir de uma localização no espaço entre os dois blocos	(c) Resultado da tensão de von Mises com uma carga remota aplicada às duas faces internas de uma localização remota diferente

Figura 1: mostrando que a tensão experimentada pelos dois blocos é a mesma, independentemente da localização da carga momentânea.

Em Fusion, a direção padrão do eixo de momento é normal à face selecionada. Uma vez selecionadas as faces relevantes, o centroide das faces selecionadas é calculado. O eixo do momento é paralelo à direção especificada e o eixo passa através do centroide. O programa aplica uma distribuição de força ao longo das faces que resulta na magnitude do momento especificado.

A magnitude do momento é distribuída proporcionalmente entre todas as faces selecionadas. Por exemplo, se você selecionar quatro faces do mesmo tamanho e inserir uma magnitude de 400 libras-pés, você estará aplicando a carga de 100 libras-pés a cada face. O momento total aplicado é de 400 lb-pés (100 lb-pés * 4 faces).
