Tipos de simetria

Há três tipos de simetria que fornecem uma vantagem de modelagem em análises de elementos finitos, como segue:

• Simetria completa: toda a geometria, restrições, cargas físicas e cargas térmicas são simétricas em relação a um ou mais planos de simetria. Restrinja o seguinte grau de liberdade (GDL) nas faces que residem ao longo de um plano de simetria completa:

  • Conversão na direção normal ao plano de simetria

Nota: Se um plano de simetria não se alinhar com um plano global (XY, YZ ou XZ), é possível aplicar uma Restrição sem atrito para evitar a conversão somente na direção normal.

A imagem a seguir é outro exemplo de um modelo que é totalmente simétrico em relação a todos os três planos globais:

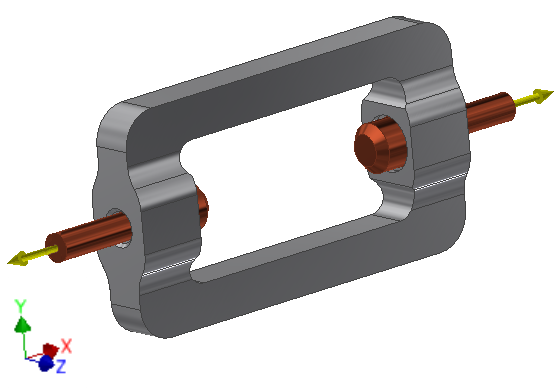

Figura 2a: Modelo completo de uma pilha.

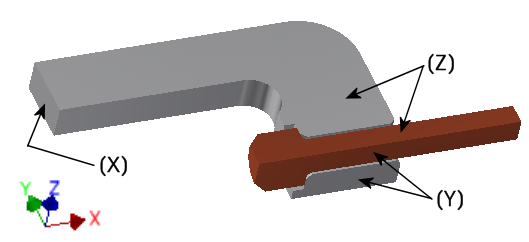

Figura 2b: Modelo de simetria oitava da mesma pilha.

Nota: Os rótulos (X), (Y) e (Z) indicam as faces que devem ser restringidas contra a translação nas direções global X, Y e Z, respectivamente. Este esquema de restrição produz o mesmo comportamento que o modelo completo. O modelo de oito simetria é estaticamente estável, enquanto o modelo completo é difícil de restringir corretamente. Você teria que dividir muitas faces de toda a montagem CAD para fornecer arestas ao longo dos planos de simetria para restringir o movimento.
