Escala de deformação

A deformação da geometria é geralmente muito pequena em comparação com o tamanho geral do modelo. As ferramentas de Deformação permitem que você exagere o efeito para que possa ver onde a deformação ocorre, de forma mais clara.

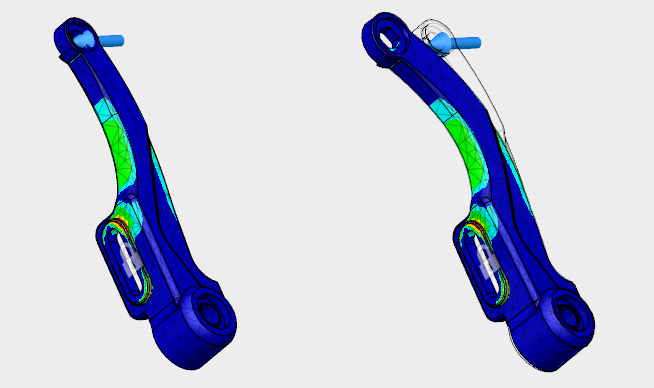

Figura 1: mostrando a deformação Não deformada (esquerda) e Ajustada 5x (direita) para um modelo típico.

Vista não deformada

A forma original é exibida sem quaisquer efeitos de deformação.

Deformação real

A forma deformada verdadeira é exibida. Com exceção de grandes cenários de deslocamento (estudos Estático não linear ou Simulação de evento), a deformação verdadeira será muitas vezes muito pequena para ser vista claramente. Esta opção é o padrão para estudos de Estática não linear e Simulação de evento somente.

Deformação ajustada 0,5x

Essa opção proporciona metade do exagero que a opção padrão Ajustado.

Deformação ajustada

Esta é a opção de escala de deformação padrão para todos os tipos de estudo, exceto Estático não linear e Simulação de evento. A escala de deformação é uma função do tamanho da caixa delimitadora do modelo e da magnitude real máxima de deslocamento. Especificamente, o fator de escala é igual a 0,5 * (o comprimento diagonal da caixa delimitadora) / (a magnitude máxima de deslocamento).

Deformação 2x ajustada

Esta opção fornece o dobro do exagero da opção padrão Ajustado (marcador anterior).

Deformação 5x ajustada

Essa opção fornece cinco vezes mais exagero que a opção padrão Ajustado.
