Simulação: visualizar resultados

Estudos suportados

É possível visualizar os resultados dos seguintes tipos de estudos de simulação no visualizador:

• Tensão estática linear
• Frequências modais
• Deformação estrutural
• Térmico
• Estresse térmico
• Otimização de forma

No momento, os resultados dos estudos sobre a Tensão estática não linear e a Simulação de eventos não são suportados no visualizador.

Visualizar resultados dos estudos de simulação

Para visualizar os resultados dos estudos de simulação de um projeto do Fusion:

1. Clique no projeto do Fusion que você deseja visualizar.
2. Clique em Visualizar, na página Visão geral, para abrir o projeto no visualizador.

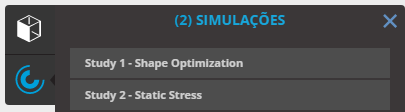

3. Clique no ícone Simulação.
4. Clique em um estudo para visualizar seus resultados.

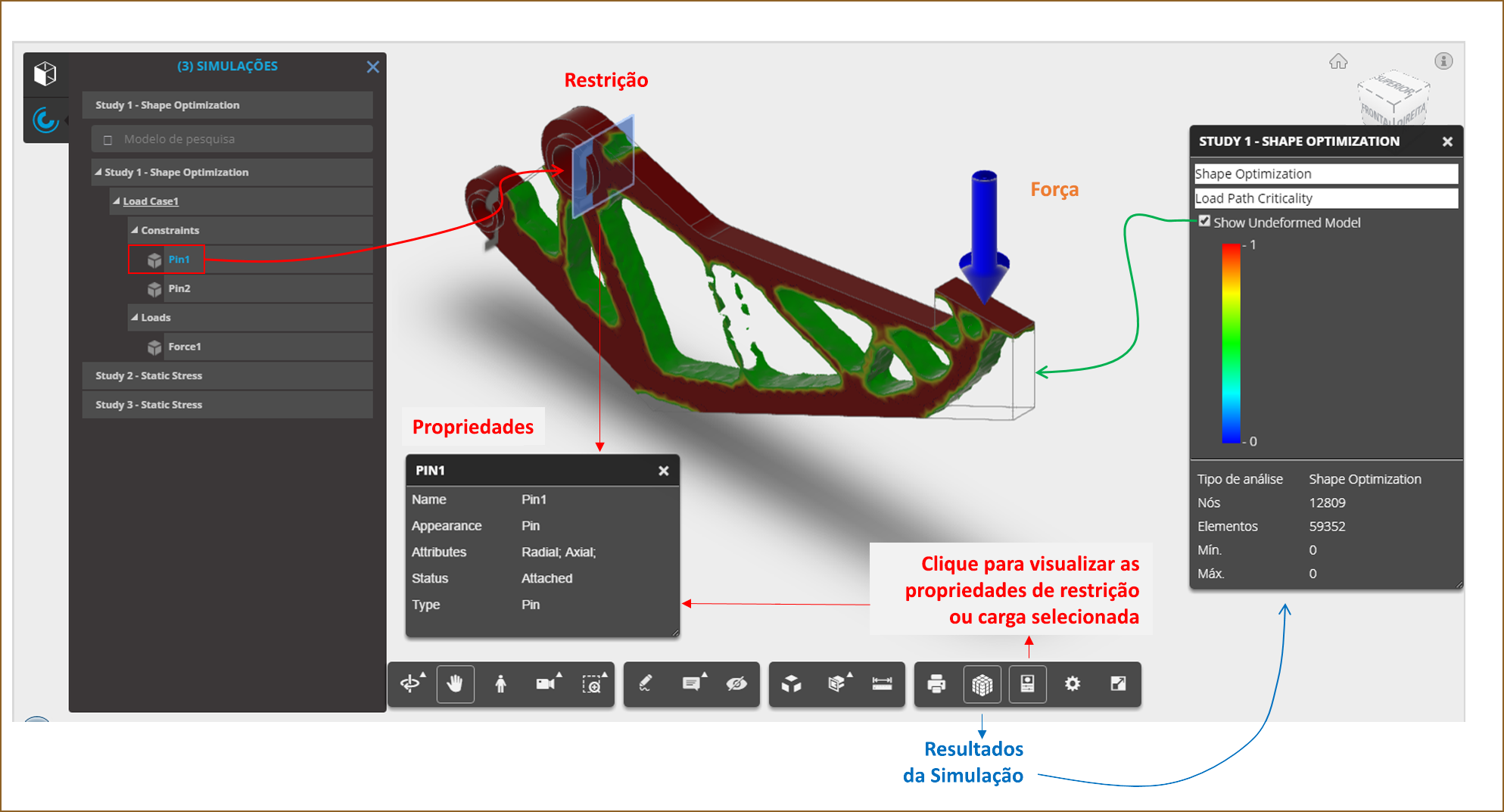

   Nota: A janela Resultados de simulações é exibida no visualizador. Veja a captura de tela abaixo.
5. Expanda o estudo para ver as restrições e cargas que foram aplicadas ao estudo.
6. Selecione uma carga ou restrição e clique no botão Propriedades, na barra de ferramentas do visualizador, para visualizar as propriedades.

7. Selecione Mostrar modelo sem deformação, no painel Resultados da simulação, para ver a descrição do modelo original.

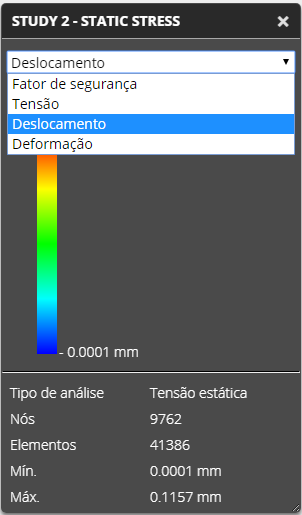

8. Para estudos que produzem vários tipos de resultados, selecione a plotagem de contorno de resultado que deseja visualizar.
