Os parâmetros com base no deslocamento permitem que as inclinações laterais para a parede de lastro e o apoio sejam definidas por várias alturas de parede de lastro e deslocamentos de apoio.

Descrição do parâmetro	Parâmetro de conteúdo	Valor paramétrico	Conjunto/leitura do InfraWorks	Inventor	Revit
Altura da parede de lastro	BallastWallHeight	A distância vertical do topo da parede de lastro sobre o topo do apoio, na interseção da parte frontal da parede de lastro com o alinhamento. (Um parâmetro comum para peças com base na inclinação e no deslocamento do apoio).	Não/sim	Não	Não
Altura esquerda da parede de lastro	BallastWallLeftHeight	A distância vertical do topo da parede de lastro sobre o topo do apoio, na borda frontal esquerda da parede de lastro.	Não/sim	Não	Não
Altura direita da parede de lastro	BallastWallRightHeight	A distância vertical do topo da parede de lastro sobre o topo do apoio, na borda frontal direita da parede de lastro.	Não/sim	Não	Não
Deslocamento do apoio	SeatOffset	A distância vertical do topo do apoio abaixo da elevação da origem no alinhamento.	Não/sim	Não	Não
Deslocamento do apoio à esquerda	SeatOffsetLeft	A distância vertical do topo do apoio abaixo da elevação da origem na borda esquerda do encontro.	Não/sim	Não	Não
Deslocamento do apoio à direita	SeatOffsetRight	A distância vertical do topo do apoio abaixo da elevação da origem na borda direita do encontro.	Não/sim	Não	Não

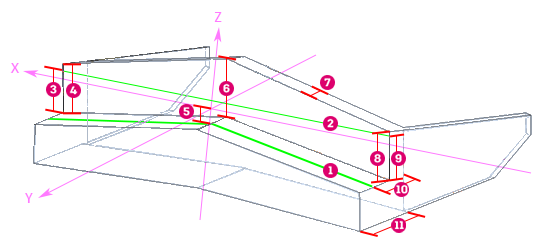

SeatOffsetLeft

Linha de centro do rumo	BallastWallThickness
Referência de deslocamento	BallastWallLeftHeight
SeatOffsetRight	SeatOffsetLeft
BallastWallRightHeight	CLBearingToBBW
SeatOffset	SeatWidth
BallastWallHeight
