Parâmetros de encontro universal
Os seguintes valores de parâmetro são aplicáveis a todas as peças de encontro. Os conjuntos de cotas determinam a localização e o posicionamento do encontro.
Posicionamento longitudinal
Os seguintes parâmetros universais posicionam um encontro ao longo de um alinhamento de estrada.
| Descrição do parâmetro | Parâmetro de conteúdo | Valor paramétrico | Conjunto/leitura do InfraWorks | Inventor | Revit |
|---|---|---|---|---|---|
| Origem para trás da parede de lastro | OriginToBBW | A distância a partir da parte posterior da parede de lastro até a origem da peça. O positivo está na frente da parte traseira da parede de lastro; o negativo está atrás. | Sim/Não | Não | Sim |
| Altura da parede de lastro | BallastWallHeight | A distância da parte inferior para a parte superior de uma parede de lastro. | Sim/sim | Não | Não |
| Espessura da parede de lastro. | BallastWallThickness | A distância da parte traseira para a frente de uma parede de lastro. | Sim/Não | Não | Sim |
| * Linha central do rumo para trás da parede de lastro | CLBearingToBBW | A distância desde a parte traseira da parede de lastro até a linha de rumo. | Sim/Não | Não | Sim |
| * Largura do apoio | SeatWidth | A distância da parte traseira da parede de lastro para a parte frontal do apoio. | Sim/Não | Não | Sim |
 Origem do encontro |
 BallastWallThickness |
 Linha de rumo |
 CLBearingToBBW |
 SeatWidth |
 OriginToBBW |
Inclinação longitudinal
Ambas as inclinações longitudinais estão atualmente definidas pelo InfraWorks, para o grau do alinhamento sobre o encontro. Elas não são configuráveis.
| Descrição do parâmetro | Parâmetro de conteúdo | Valor paramétrico | Conjunto/leitura do InfraWorks | Inventor | Revit |
|---|---|---|---|---|---|
| Inclinação longitudinal | LongitudinalSlope | O ângulo de uma elevação superior da parede de lastro. Isso é positivo ao aumentar a direção adiante do encontro. | Não/sim | Não | Não |
| Inclinação longitudinal do apoio | SeatLongiSlope | O ângulo de uma elevação superior do apoio. Isso é positivo ao diminuir na direção adiante do apoio. | Não/sim | Não | Sim |

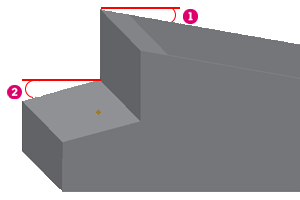

| LongitudinalSlope |
SeatLongSlope |
No diagrama, a direção adiante é da direita para a esquerda. SeatLongiSlope é positivo quando a elevação superior do apoio diminui na direção adiante.
Colocação vertical
Os parâmetros de colocação vertical alinham verticalmente o encontro e permitem o refinamento manual através de deslocamentos.
| Descrição do parâmetro | Parâmetro de conteúdo | Valor paramétrico | Conjunto/leitura do InfraWorks | Inventor | Revit |
|---|---|---|---|---|---|
| Corresponder por superfície a rumos | MatchBySurfaceToBearings | O método para alinhar verticalmente o encontro sob o tabuleiro, as longarinas e os rumos. Verdadeiro ou Falso (veja abaixo para obter mais informações). | Sim/Não | Não | Sim |
| Deslocamento vertical superior da parede de lastro | BallastWallTopVerticalOffset | Ajusta a parede de lastro para cima (positiva) ou para baixo (negativa) por essa distância. | Sim/Não | Não | Sim |
| Deslocamento vertical da parte superior do apoio | SeatTopVerticalOffset | Ajusta o apoio para cima (positivo) ou para baixo (negativo) por esta distância. | Sim/sim | Não | Sim |
Quando MatchBySurfaceToBearings estiver definido como Verdadeiro, o encontro se alinha com as malhas da parede de lastro que tocam a parte inferior do tabuleiro e as malhas do apoio que tocam a parte inferior dos rumos. Este é o método mais preciso.
Quando MatchBySurfaceToBearings é definido como Falso, dois planos são determinados: um à esquerda da origem e um à direita. Os planos da parede de lastro se alinham para tocar a parte inferior do tabuleiro. Os planos de apoio se alinham para tocar as partes inferiores do rumo. Este método é mais rápido, mas menos preciso.
Larguras laterais
O InfraWorks calcula LeftWidth e RightWidth com base nas larguras esquerda e direita de seu tabuleiro no encontro e as saliências.
| Descrição do parâmetro | Parâmetro de conteúdo | Valor paramétrico | Conjunto/leitura do InfraWorks | Inventor | Revit |
|---|---|---|---|---|---|
| * Largura esquerda | LeftWidth | A distância da origem do encontro à borda esquerda. | Não/sim | Não | Não |
| * Largura direita | RightWidth | A distância da origem do encontro até a borda direita. | Não/sim | Não | Não |

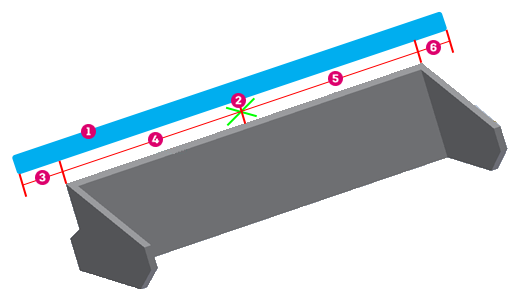

| Tabuleiro |
LeftWidth |
| Origem |
RightWidth |
| Saliência esquerda |
Saliência direita |
As saliências podem deslocar lateralmente as bordas do encontro a partir das bordas do tabuleiro. Os valores de saliência positivos movem as bordas do encontro para fora e os valores negativos para dentro.
As larguras do tabuleiro e as saliências são medidas perpendicularmente ao alinhamento. As larguras esquerda e direita do encontro são medidas ao longo da linha de rotação do encontro. Portanto, os encontros iniciais são calculados como:
- LeftWidth ~= (deck_left_width + LeftOverhang) * cos(skew)
- RightWidth ~= (deck_right_width + RightOverhang) * cos(skew)
Para encontros de extremidade, o tabuleiro esquerdo e direito do tabuleiro é oposto ao encontro esquerdo e direito:
- LeftWidth ~= (deck_right_width + LeftOverhang) * cos(skew)
- RightWidth ~= (deck_left_width + RightOverhang) * cos(skew)
Estas equações estão corretas para alinhamentos retos, mas menos precisas para alinhamentos curvos.
Rotação
| Descrição do parâmetro | Parâmetro de conteúdo | Valor paramétrico | Conjunto/leitura do InfraWorks | Inventor | Revit |
|---|---|---|---|---|---|
| * Rotação | Rotação | O ângulo de rotação no sentido anti-horário do encontro em torno do eixo Z do sistema de coordenadas da estrada. | Sim/Não | Não | Não |
A rotação é passada para as peças. As peças de encontro de fábrica do InfraWorks usam a rotação para manter as paredes articuladas paralelas ao alinhamento, fazendo o cisalhamento da peça pelo ângulo de rotação.
