Parâmetros de longarina de extrusão

As longarinas com extrusão extrudam sua geometria de seções transversais.

Descrição do parâmetro Parâmetro de conteúdo Valor paramétrico Conjunto/leitura do InfraWorks Inventor Revit
Inclinação do flange inferior esquerdo em porcentagem LeftBotFlangeSlopeInPercentage A inclinação do flange inferior esquerdo como uma porcentagem. Não/sim Não Não aplicável
Inclinação do tabuleiro esquerdo em porcentagem LeftDeckSlopeInPercentage A inclinação do tabuleiro à esquerda do alinhamento como uma porcentagem. Não/sim Não Não aplicável
Coincidir as inclinações inferiores da longarina com as inclinações do tabuleiro MatchGirderBotSlopesToDeckSlopes Determina como a parte inferior de uma longarina é alinhada lateralmente com uma inclinação do tabuleiro. Verdadeiro ou Falso. Sim/Não Não Não aplicável
Coincidir as inclinações superiores da longarina com as inclinações do tabuleiro MatchGirderTopSlopesToDeckSlopes Determina como a parte superior de uma longarina é alinhada lateralmente com uma inclinação do tabuleiro. Verdadeiro ou Falso. Sim/Não Não Não aplicável
Inclinação do flange inferior direito em porcentagem RightBotFlangeSlopeInPercentage A inclinação do flange inferior direito como uma porcentagem. Não/sim Não Não aplicável
Inclinação direita do tabuleiro em porcentagem RightDeckSlopeInPercentage A inclinação do tabuleiro à direita do alinhamento como uma porcentagem. Não/sim Não Não aplicável

Colocação de longarina com extrusão

As origens da longarina com extrusão são definidas pelas cotas lateral e vertical.

Inclinação lateral da longarina com extrusão

MatchGirderTopSlopesToDeckSlopes também ajuda a determinar como uma longarina é alinhada lateralmente com um tabuleiro. Na imagem a seguir, a longarina à esquerda é definida como Verdadeira, enquanto a longarina à direita é definida como Falsa.

Exemplo de correspondência de inclinação

Quando definido como Verdadeiro, as partes da inclinação lateral da parte inferior do tabuleiro para a esquerda e direita do alinhamento são consideradas. As cotas de fatia são definidas dependendo do local em que o deslocamento lateral da longarina é negativo, 0 ou positivo.

Cota Deslocamento lateral Definir como inclinação da parte inferior do tabuleiro
LeftDeckSlopeInPercentage Negativo Esquerda
LeftDeckSlopeInPercentage 0 Esquerda
LeftDeckSlopeInPercentage Positivo Direita
RightDeckSlopeInPercentage Negativo Esquerda
RightDeckSlopeInPercentage 0 Direita
RightDeckSlopeInPercentage Positivo Direita

Se uma longarina estiver à esquerda ou à direita do alinhamento, toda a parte superior poderá ser inclinada para coincidir com a inclinação esquerda ou direita do tabuleiro.

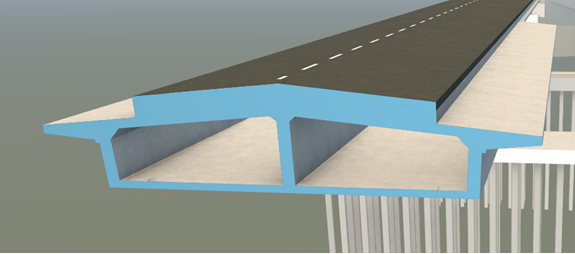

A imagem a seguir mostra uma longarina com um deslocamento lateral de 0

Deslocamento lateral da longarina 0

De forma similar, quando MatchGirderBotSlopesToDeckSlopes for Verdadeiro, LeftBotFlangeSlopeInPercentage e RightBotFlangeSlopeInPercentage são definidos da mesma maneira que as inclinações superiores.

Observação: Se MatchGirderTopSlopesToDeckSlopes for Falso, então MatchGirderBotSlopesToDeckSlopes será tratado como Falso, independentemente de seu valor.
