Parâmetros de longarina 3D

As longarinas 3D usam a peça completa em vez de seções transversais extraídas.

Descrição do parâmetro	Parâmetro de conteúdo	Valor paramétrico	Conjunto/leitura do InfraWorks	Inventor	Revit
* Profundidade no início	Depth1	A distância da parte superior para a parte inferior da longarina em sua posição inicial.	Sim/Não	Não	Não aplicável
* Profundidade no final	Depth2	A distância da parte superior para a parte inferior da longarina em sua posição final.	Sim/Não	Não	Não aplicável
Largura do tabuleiro esquerdo no início	LeftDeckWidth1	A distância no início de uma longarina entre sua origem e a origem da longarina para sua esquerda imediata. Se a longarina é a mais à esquerda, então é a distância entre sua origem e a borda esquerda do tabuleiro.	Não/sim	Não	Não aplicável
Largura do tabuleiro esquerdo na extremidade	LeftDeckWidth2	A distância no final de uma longarina entre sua origem e a origem da longarina para sua esquerda imediata. Se a longarina é a mais à esquerda, então é a distância entre sua origem e a borda esquerda do tabuleiro.	Não/sim	Não	Não aplicável
Inclinação inferior esquerda em porcentagem no início	LeftBottomSlopeInPercentage1	A inclinação do flange inferior esquerdo na posição inicial como uma porcentagem.	Não/sim	Não	Não aplicável
Inclinação inferior esquerda em porcentagem no final	LeftBottomSlopeInPercentage2	A inclinação do flange inferior esquerdo na posição final como uma porcentagem.	Não/sim	Não	Não aplicável
Inclinação do tabuleiro esquerdo em porcentagem no início	LeftDeckSlopeInPercentage1	A inclinação do tabuleiro à esquerda do alinhamento na posição inicial como uma porcentagem.	Não/sim	Não	Não aplicável
Inclinação do tabuleiro esquerdo em porcentagem na extremidade	LeftDeckSlopeInPercentage2	A inclinação do tabuleiro à esquerda do alinhamento na posição final como uma porcentagem.	Não/sim	Não	Não aplicável
Coincidir as inclinações inferiores da longarina com as inclinações do tabuleiro	MatchGirderBotSlopesToDeckSlopes	Determina como a parte inferior de uma longarina é alinhada lateralmente com uma inclinação do tabuleiro. Verdadeiro ou Falso.	Sim/Não	Não	Não aplicável
Coincidir as inclinações superiores da longarina com as inclinações do tabuleiro	MatchGirderTopSlopesToDeckSlopes	Determina como a parte superior de uma longarina é alinhada lateralmente com uma inclinação do tabuleiro. Verdadeiro ou Falso.	Sim/Não	Não	Não aplicável
Inclinação inferior direita em porcentagem no início	RightBottomSlopeInPercentage1	A inclinação do flange inferior direito na posição inicial como uma porcentagem.	Não/sim	Não	Não aplicável
Inclinação inferior direita em porcentagem no final	RightBottomSlopeInPercentage2	A inclinação do flange inferior direito na posição final como uma porcentagem.	Não/sim	Não	Não aplicável
Inclinação direita do tabuleiro em porcentagem no início	RightDeckSlopeInPercentage1	A inclinação do tabuleiro à direita do alinhamento na posição inicial como uma porcentagem.	Não/sim	Não	Não aplicável
Inclinação direita do tabuleiro em porcentagem na extremidade	RightDeckSlopeInPercentage2	A inclinação do tabuleiro à direita do alinhamento na posição final como uma porcentagem.	Não/sim	Não	Não aplicável
Largura do tabuleiro direito no início	RightDeckWidth1	A distância no início de uma longarina entre sua origem e a origem da longarina para sua direita imediata. Se a longarina for a mais à direita, então é a distância entre sua origem e a borda direita do tabuleiro.	Não/sim	Não	Não aplicável
Largura do tabuleiro direito na extremidade	RightDeckWidth2	A distância no final de uma longarina entre sua origem e a origem da longarina para sua direita imediata. Se a longarina for a mais à direita, então é a distância entre sua origem e a borda direita do tabuleiro.	Não/sim	Não	Não aplicável
* Comprimento do segmento	SegmentLength	O comprimento que a longarina precisa ter para se ajustar entre suas posições inicial e final.	Não/sim	Não	Não aplicável
* Rotação no início	Skew1	A rotação horizontal aplicada no início de uma longarina.	Não/sim	Não	Não aplicável
* Rotação no final	Skew2	A rotação horizontal aplicada ao final de uma longarina.	Não/sim	Não	Não aplicável
* Inclinação vertical no início	VerticalSlope1FromPerp	A rotação vertical aplicada ao início de uma longarina.	Não/sim	Não	Não aplicável
* Inclinação vertical no final	VerticalSlope2FromPerp	A rotação vertical aplicada ao final de uma longarina.	Não/sim	Não	Não aplicável

Observação: O asterisco único "*" indica que um dos parâmetros é um parâmetro de geometria necessário e foi marcado como "chave" no Autodesk Inventor.

Colocação de longarina 3D

As origens da longarina 3D são definidas por cotas laterais, longitudinais e verticais.

Cotas laterais e longitudinais. A posição inicial de uma longarina 3D é determinada por sua estaca inicial e o deslocamento lateral ao longo do alinhamento. A origem é alinhada com esta posição. Quando projetado, a origem de uma longarina deve estar no início da peça da longarina por este motivo.

Cota vertical. As origens da longarina podem estar em qualquer elevação (ou valor Y no sistema de coordenadas da longarina). É feita a correspondência vertical das longarinas com o tabuleiro acima, seus rumos ou suportes abaixo.

Larguras das longarinas 3D

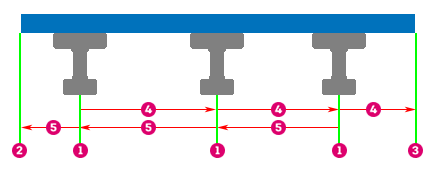

Ao especificar as larguras da longarina, os parâmetros das longarinas adjacentes compartilham as mesmas larguras para as distâncias da esquerda para a direita, como mostrado na imagem abaixo.

Parâmetros de largura da longarina 3D

Origens da longarina	RightDeckWidth1
Borda esquerda do tabuleiro	LeftDeckWidth1
Borda direita do tabuleiro

Quando uma longarina é a única longarina que suporta um tabuleiro, essas cotas podem tornar a longarina da mesma largura que o tabuleiro no início e no final da longarina.

Inclinações laterais da longarina 3D

MatchGirderTopSlopesToDeckSlopes também ajuda a determinar como uma longarina é alinhada lateralmente com um tabuleiro. Na imagem a seguir, a longarina à esquerda é definida como Verdadeira, enquanto a longarina à direita é definida como Falsa.

Exemplo de correspondência de inclinação

Quando definido como Verdadeiro, as partes da inclinação lateral da parte inferior do tabuleiro para a esquerda e direita do alinhamento são consideradas. As cotas de fatia são definidas dependendo do local em que o deslocamento lateral da longarina é negativo, 0 ou positivo.

Cota	Deslocamento lateral	Definir como inclinação da parte inferior do tabuleiro
LeftDeckSlopeInPercentage1	Negativo	Esquerda
LeftDeckSlopeInPercentage1	0	Esquerda
LeftDeckSlopeInPercentage1	Positivo	Direita
LeftDeckSlopeInPercentage2	Negativo	Esquerda
LeftDeckSlopeInPercentage2	0	Esquerda
LeftDeckSlopeInPercentage2	Positivo	Direita
RightDeckSlopeInPercentage1	Negativo	Esquerda
RightDeckSlopeInPercentage1	0	Direita
RightDeckSlopeInPercentage1	Positivo	Direita
RightDeckSlopeInPercentage2	Negativo	Esquerda
RightDeckSlopeInPercentage2	0	Direita
RightDeckSlopeInPercentage2	Positivo	Direita

Se uma longarina estiver à esquerda ou à direita do alinhamento, toda a parte superior poderá ser inclinada para coincidir com a inclinação esquerda ou direita do tabuleiro.

De forma similar, quando MatchGirderBotSlopesToDeckSlopes for Verdadeiro, LeftBotFlangeSlopeInPercentage1, LeftBotFlangeSlopeInPercentage2, RightBotFlangeSlopeInPercentage1 e RightBotFlangeInPercentage2 serão definidas da mesma maneira que as inclinações superiores.

Observação: Se MatchGirderTopSlopesToDeckSlopes for Falso, então MatchGirderBotSlopesToDeckSlopes será tratado como Falso, independentemente de seu valor.

Rotação do ângulo final

Para um ajuste adequado com outras operações de ponte, as faces inicial e final da longarina devem ser rotacionadas horizontalmente para se alinharem com o suporte (que também pode ser rotacionado). Também deve rotacionar verticalmente para ser perpendicular ao alinhamento. Estes ângulos são calculados e convertidos no sistema de coordenadas da longarina usando Skew1, Skew2, VerticalSlope1FromPerp e VerticalSlope2FromPerp.
