Quando você leva o alinhamento, o perfil e os dados do corredor do Autodesk Civil 3D para um modelo do InfraWorks, o InfraWorks usa o alinhamento da linha de centro e os dados do perfil para definir o componente de estrada, e os estilos de estrada e cobertura para exibir a linha de centro e as áreas correspondentes aos estilos de vínculo do corredor.

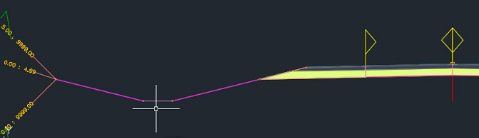

Uma montagem de corredor em um desenho do Civil 3D, mostrando seus vínculos.

• O cursor está abaixo da linha plana que marca o vínculo que representa a parte inferior de uma margem da estrada.

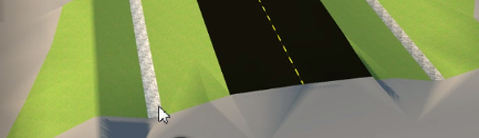

Os mesmos dados do corredor levados para o InfraWorks, que usa as regras de estilo padrão para exibir a estrada e as áreas de cobertura

• O cursor está na área de cobertura para a parte inferior da valeta, que é mapeada para o estilo de material/cobertura do solo/cascalho.

As expressões de regra de estilo mapeiam os estilos de alinhamento e estilos de vínculo de corredor para os estilos do modelo

O InfraWorks usa regras de estilo predefinidas para mapear os estilos de alinhamento para os estilos de componente de estrada e os vínculos de corredor para os estilos da área de cobertura. Estas regras de estilo têm base nos estilos de alinhamento e de vínculo do Autodesk Civil 3D incluídos nos modelos padrão que são fornecidos com o Civil 3D. Caso não deseje usar essas regras de estilo, você poderá editar as regras de estilo padrão ou definir novas regras para especificar os estilos de alinhamento e os estilos de vínculos desejados. Consulte: Para definir regras de estilo e Sobre o Editor de expressão.

O estilo Estrada nula é utilizado para visualizar a linha de centro de um componente de estrada criado a partir de dados do alinhamento e de perfil em um corredor do Autodesk Civil 3D. O estilo de Estrada nula permite que a geometria da linha de centro (alinhamento) seja exibida no InfraWorks sem ser ocultada por estilos de cobertura usados na conversão que são mapeados para outros estilos de vínculo.

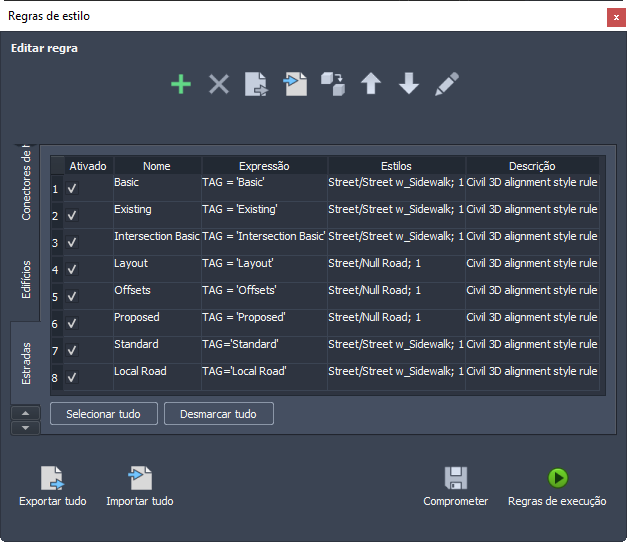

Exibido abaixo estão 8 regras de estilo padrão de estrada. Guia para áreas de cobertura para ver as 20 regras de estilo padrão da área de cobertura.

Nota: Essas regras de estilo usam a expressão: TAG = 'nome do estilo '.

Criar regras de estilo personalizadas para exibir o alinhamento e os dados do corredor

Você pode criar conjuntos de regras de estilo personalizadas para que outras pessoas possam utilizar. Após definir um conjunto de regras, utilize Exportar todos para armazená-lo na pasta Recursos do modelo. Outros usuários podem então utilizar Importar todos para carregá-los.
