Para publicar estruturas civis no Autodesk Revit

Utilize o comando Publicar estruturas civis para enviar os modelos de ponte ou túnel para o Autodesk Civil 3D ou o Autodesk Revit.

Nota: Para obter informações sobre como publicar estruturas civis no Autodesk Civil 3D, consulte Para publicar estruturas civis no Autodesk Civil 3D.

Requisitos

• Você deve ter o Autodesk Revit 2016 ou uma versão mais recente instalada para poder enviar uma ponte do InfraWorks para o Autodesk Revit.
• É necessário que a versão correta do Plug-in do Atualizador do InfraWorks para Autodesk Revit esteja instalada.
• É necessário usar versões correspondentes do Autodesk InfraWorks e do Autodesk Revit neste fluxo de trabalho. Por exemplo, os usuários do Autodesk Revit 2021.0 precisam usar o Autodesk InfraWorks 2021.0 e também instalar a versão mais recente do Atualizador do InfraWorks para Autodesk Revit.
• O complemento Mapeamento de categorias do Revit só estará disponível no Revit se as versões mais recentes do InfraWorks e do Revit estiverem instaladas no sistema local. Consulte Para instalar complementos do Autodesk InfraWorks.

1. Selecione uma estrutura civil, como uma ponte ou túnel.

2. Clique com o botão direito do mouse.

3. Expanda as opções de menu Publicar estruturas civis. Se tiver instalado em seu sistema local o Autodesk Revit 2016 ou uma versão mais recente, você poderá abrir a estrutura civil do InfraWorks em um modelo do Revit existente, criar um novo modelo do Revit para a estrutura civil ou atualizar uma estrutura civil existente no modelo do Revit enviado anteriormente do InfraWorks para o Revit.

   Nota: Se tiver criado um novo modelo do Revit com a operação Publicar estruturas civis, você precisará selecionar uma localização para salvá-lo no sistema local.

4. Se o seu modelo do InfraWorks usar um sistema de coordenadas geográfico ou arbitrário como o LL84 ou o XY-M, você precisará alterar o UCS para um sistema de coordenadas de projeção para poder publicar uma estrutura civil para o Autodesk Revit. Se isso ocorrer, siga estas etapas:

   1. Na notificação Sistema de coordenadas não suportado, clique em Abrir as propriedades do modelo.
   2. Na caixa de diálogo Propriedades do modelo, no campo UCS, clique em para exibir uma lista de sugestões de sistemas de coordenadas.
   3. Escolha um sistema de coordenadas de projeção apropriado como um sistema de coordenadas do Plano estadual ou especifique o sistema de coordenadas de projeção de sua escolha no campo UCS.
   4. Clique em Aplicar e, em seguida, em OK para fechar a caixa de diálogo Propriedades do modelo.
   5. Clique com o botão direito do mouse na ponte e clique em Publicar estruturas civis > Criar novo novamente.

   O InfraWorks enviará sua estrutura civil para o Revit. Os tempos de processamento podem variar dependendo da complexidade da estrutura civil. O Autodesk Revit oferece suporte ao detalhamento do vergalhão em objetos complexos.

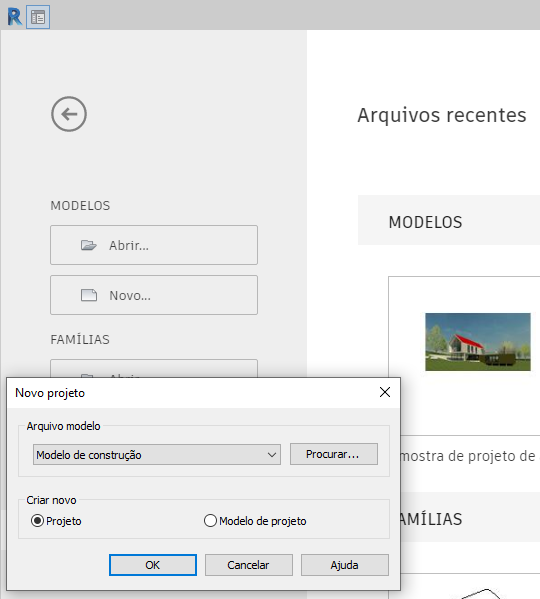

5. Abra o Autodesk Revit. Nota: (opcionalmente) Se criar um novo projeto do Revit para esta operação Publicar estruturas civis, selecione um arquivo de modelo de projeto do Revit. Modelos personalizados do Revit são compatíveis.

6. Na faixa de opções do Revit, clique na guia Complementos.
7. Clique em Importar estruturas civis.
8. Importe o arquivo IMX exportado do InfraWorks. Depois de importado, o ponto base do projeto para o modelo do Revit será usado para a localização da estaca inicial da estrutura civil importada. No entanto, se o ponto base do projeto ainda não estiver definido no modelo do Revit, o Revit utilizará a estaca inicial para a estrutura civil do InfraWorks como o ponto base do projeto.
9. Após abrir o projeto no Revit, use o complemento Mapeamento de categorias do Revit para mapear componentes do InfraWorks para categorias existentes disponíveis no projeto do Revit.
10. As categorias especificadas são aplicadas aos componentes do modelo da estrutura civil durante o processo de importação.

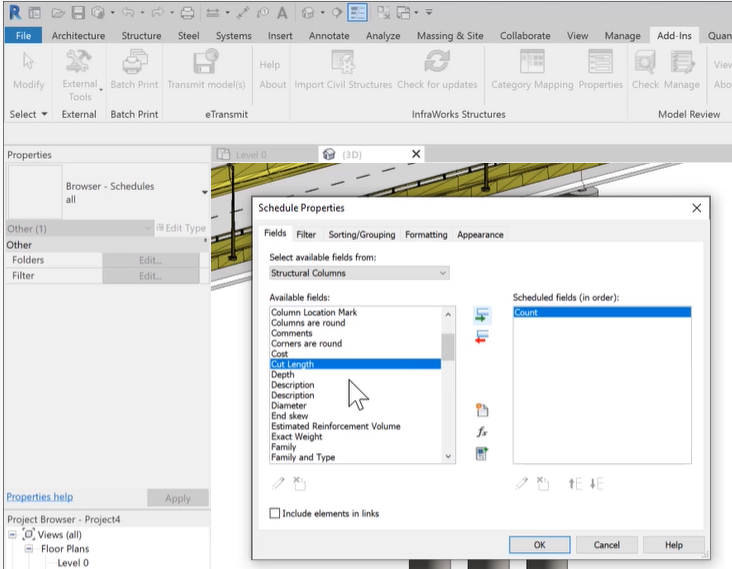

11. Após a conclusão do processo de importação, é possível usar as ferramentas de tabela do Revit para criar relatórios com base nas peças do componente da estrutura civil com as categorias mapeadas.

12. Além disso, é possível usar alinhamentos da rodovia de estrutura civil no Revit.
