Para preparar uma simulação de inundação

Defina um limite para a área de estudo de simulação de inundação, especifique o local do fluxo de entrada e de saída, os parâmetros de entrada e, em seguida, execute a simulação. Dependendo de como você configurar os parâmetros do fluxo de entrada, é possível simular cenários de inundações no litoral e no interior.

Atenção: O InfraWorks só oferece suporte a recursos de simulação de inundação para usuários que compraram e instalaram o plug-in RiverFlow2D da Hydronia, LLC.

  1. Clique em Analisar Glyph Drenagem Glyph Simulação de inundação (Simulação de inundação).

  2. O InfraWorks solicita que você defina um limite poligonal para a área de estudo de simulação de inundação. Clique com o botão esquerdo do mouse para colocar cada ponto. Clique duas vezes para completar o polígono.

    Definir área de estudo da simulação de inundação

  3. Defina o local ou locais dos fluxos de entrada. Você pode usar um único fluxo de entrada ou múltiplos fluxos de entrada. Faça um desses:

    • Para um único fluxo de entrada, clique uma vez para definir a estaca inicial do fluxo de entrada e, em seguida, arraste o cursor ao longo do limite até atingir o ponto final desejado do fluxo de entrada. Clique duas vezes para inserir o ponto final do fluxo de entrada.
    • Para múltiplos fluxos de entrada, clique uma vez para definir a estaca de início do fluxo de entrada inicial e clique uma vez para inserir o ponto final do primeiro fluxo de entrada. É possível repetir esse procedimento para definir fluxos de entrada adicionais. Clique duas vezes para inserir o ponto final do último fluxo de entrada.

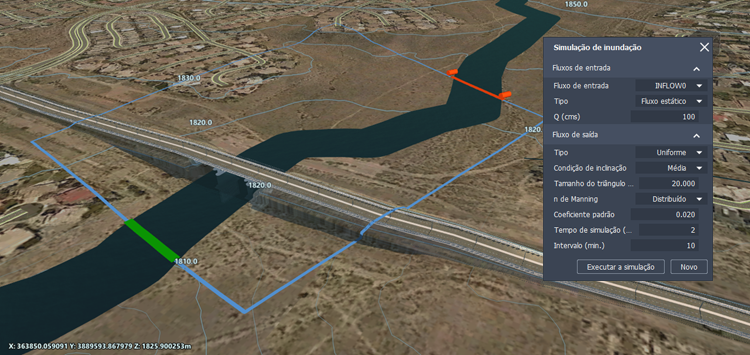

  4. Defina a localização do fluxo de saída. Clique uma vez para definir a estaca inicial do fluxo de saída. Em seguida, arraste o cursor ao longo do limite até atingir o ponto final desejado para o fluxo de saída. Clique novamente para colocar o ponto final do fluxo de saída.

    Nota: Clique e arraste qualquer estaca de início ou de término do fluxo de entrada ou de saída para alterar sua localização.

    selecionar fluxo de saída

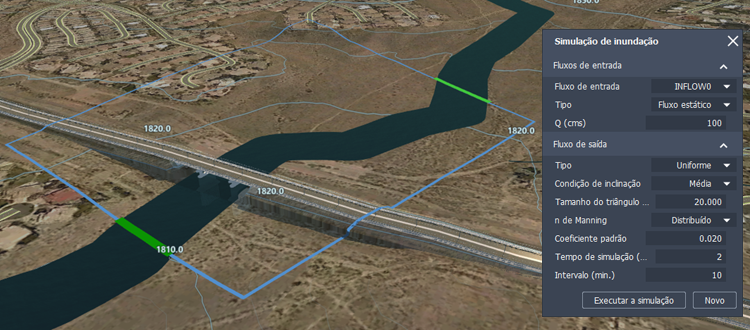

  5. O painel Simulação de inundação permite especificar os tipos de fluxo de entrada e de saída, o volume cúbico de água afluente, um coeficiente de Manning uniforme ou distribuído para a simulação, o tempo e os intervalos da simulação, bem como o tamanho do triângulo.

    Painel Simulação de inundação
Tipo de fluxo de entrada Escolha um destes tipos de fluxo de entrada: Estático, Descarga vs tempo ou Elevação vs tempo. Estático: o fluxo de entrada é fixo e consistente. Se escolher Estático, você deverá definir um valor Q que represente o volume do fluxo de entrada de água em metros cúbicos/segundo. Descarga vs tempo: o volume do fluxo de entrada de água muda ao longo do tempo. O painel Simulação de inundação solicitará que você especifique as unidades de medida e selecione um arquivo de dados no sistema local para definir a condição do limite de fluxo de entrada, também conhecido como hidrograma. Para criar seu próprio arquivo de fluxo de entrada do hidrograma para um fluxo de entrada Descarga vs tempo, use um aplicativo de edição de texto. Elevação vs tempo: o fluxo de entrada se baseia nas alterações ocorridas na elevação ao longo do tempo, e não no volume de descarga ao longo do tempo. Isso permite que você modele os efeitos de uma tempestade costeira ou da elevação do nível do mar. O painel Simulação de inundação solicitará que você especifique as unidades de medida e selecione um arquivo de dados em seu sistema local para definir a condição do limite de fluxo de entrada, também conhecido como um hidrograma de etapa. Use um aplicativo de edição de texto para criar seu próprio arquivo de fluxo de entrada do hidrograma de etapa para um fluxo de entrada Elevação versus tempo.
Q (metros cúbicos/segundo) Se escolher o tipo de fluxo de entrada Estático, especifique o volume do fluxo de entrada de água em metros cúbicos/segundo.
Tipo de fluxo de saída Escolha um destes fluxos de saída: Uniforme ou Fluxo livre. Uniforme: se escolher Uniforme, você deverá especificar uma condição de inclinação. Selecione a condição de inclinação Média para usar uma tabela de classificação de fluxo de saída baseada na média calculada da condição de entrada da inclinação. O valor é calculado a cada 0,05 metros, começando pela menor elevação do leito na seção transversal até 50 metros acima da maior elevação do leito na seção. Para cada intervalo de tempo, a simulação de inundação irá impor uma elevação da superfície da água que corresponda à descarga de limite que interpola na tabela de taxa. Escolha Definida pelo usuário e insira um valor de inclinação no campo Inclinação se quiser inserir um valor específico para a condição de inclinação do nível do limite. Por exemplo, se você inserir manualmente uma condição de inclinação Definida pelo usuário com um inclinação de -999, o modelo calculará a inclinação média do leito perpendicular à linha de limite. Fluxo livre: não há restrições para o fluxo de saída, à medida que ele deixa a área de simulação pelo limite de fluxo de saída. Os derivativos das velocidades e das elevações da superfície da água são considerados como sendo zero.
Tamanho do triângulo (metros) Insira um valor para alterar o tamanho do triângulo. Por padrão, o tamanho do triângulo é definido como 20,0 m. Usar um triângulo de menor tamanho aumenta o número total de triângulos na malha da simulação de inundação. Isso pode aumentar a precisão da simulação, mas vai requerer mais tempo de processamento. São suportados os tamanhos de triângulo entre 1,00 e 999,00 metros.
Coeficiente de Manning (n) É atribuído um valor n de Manning a cada triângulo contido na malha da área de simulação. Você pode escolher Uniforme ou Distribuído, dependendo das necessidades do projeto. Uniforme: por padrão, o valor n de Manning é definido como 0,02 para cada triângulo da área de simulação de inundação. Distribuído: se você incluir áreas de cobertura no modelo para modificar o terreno ou capturar informações sobre os materiais de superfície existentes, todo triângulo da simulação de inundação que se sobrepuser a uma área de cobertura receberá um valor n de Manning com base no material visual usado no estilo da área de cobertura. Essas regras estão mapeadas no arquivo MaterialMapping2RunoffManningCoeff.clp em C:\ProgramData\Autodesk\InfraWorks\Resources\Standards\Drainage\Common\Rules. Você pode editar esse arquivo CLP em um aplicativo de edição de texto. Consulte Para modificar os valores (n) padrão do coeficiente de Manning no arquivo .CLP.
Tempo de simulação (horas) Especifique o tempo total da simulação em horas.
Intervalo (minutos) Especifique a duração do intervalo em minutos.
  1. Clique em Executar a simulação para executar a animação de simulação de inundação.
